INSTALLAZIONE

6/28/00

Command THC (X-Y)

Manuale di istruzioni

3-15

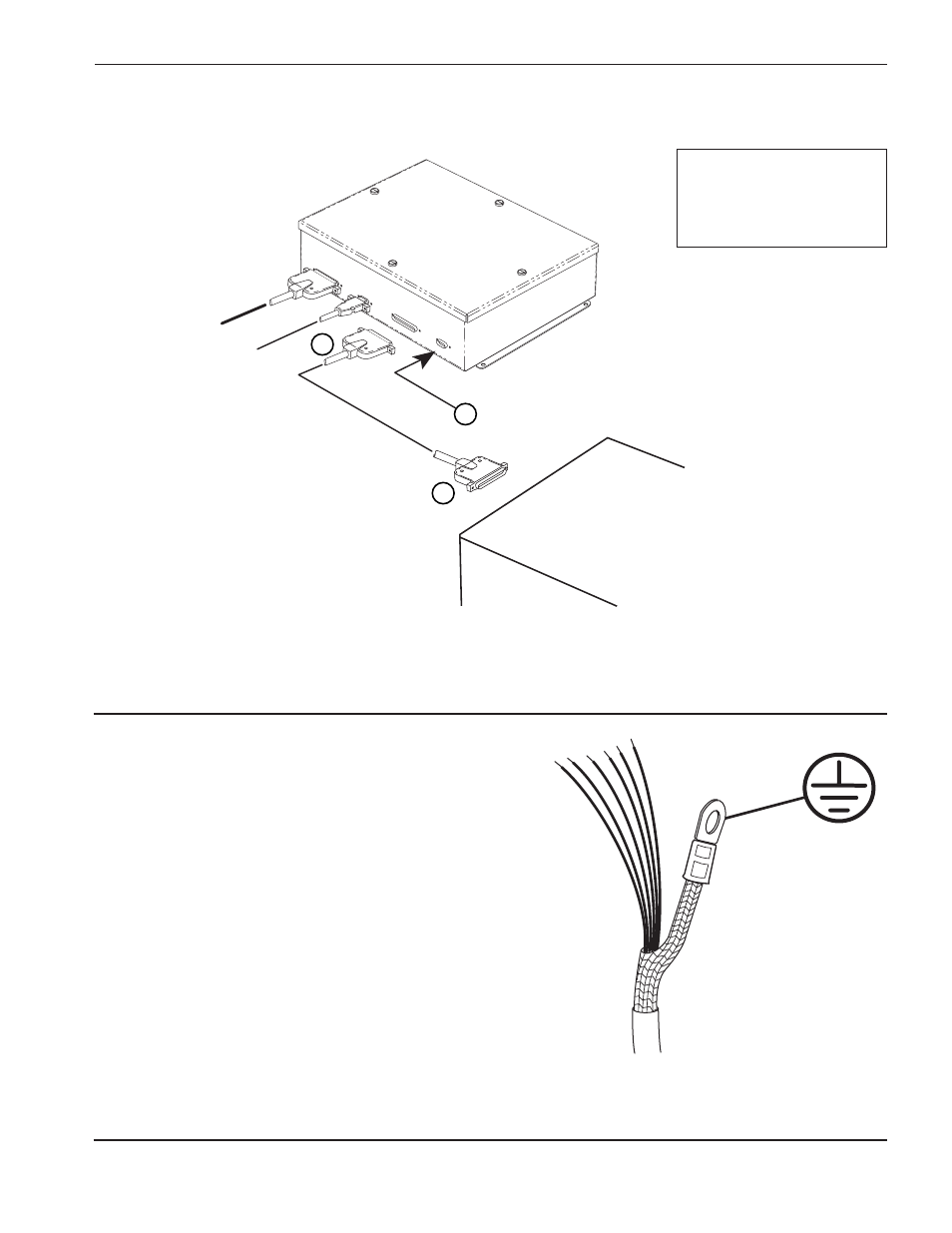

3. Installare il cavo di interfaccia macchina come illustrato in Figura 3-11.

Figura 3-11

Cavo di interfaccia macchina

(1) Cavo di interfaccia

macchina

(2) Non utilizzato

SHIELD GROUND

Figura 3-12

Messa a terra del cavo di

interfaccia macchina.

2

1

THC.87

1

CNC

4. Se l’installazione richiede la rimozione di un

connettore, tutti i conduttori – compreso quello
di schermo – devono essere opportunamente
isolati alle estremità, per evitare che si
verifichino dei problemi sul sistema. Vedere
Fig. 3-12.
