HT4001 INSTALLAZIONE

6

3d-6

Command THC (X-Y)

Manuale di istruzioni

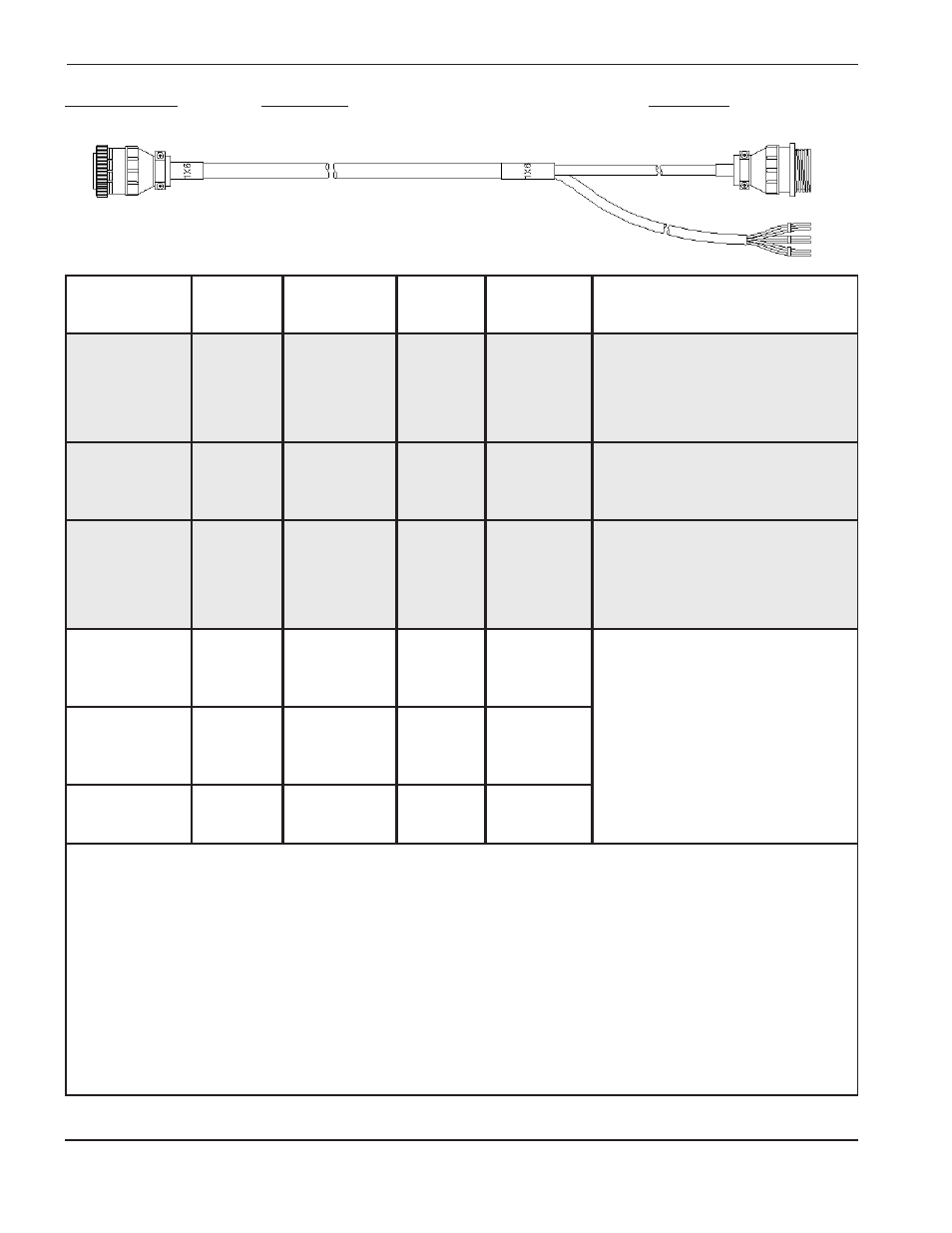

Figura 3d-3

Cavo Interfaccia HT4001 – Codici articolo ed elenco dei segnali

Codice articolo

Descrizione

Lunghezza

123330

HT4001 Power Supply Interface Cable

6 ft./1.8 m

Estremità

Estremità

Nome

alimentatore

Estremità

interfaccia

segnale

Colore

(1X6)

CNC

plasma

Funzione

Hold - Nero

5

Non

J4-6

(Opzionale) Segnale (I/O) di fermo

Fermo

+ Bianco

1

connesso

J4-5

accensione utilizzato per il pre-flusso

Dispersione

Dispersione

10

durante l’IHS. Utilizzato inoltre
dall’alimentatore per sincronizzare il
funzionamento delle installazioni
multiple di torce.

Plasma Start

- Nero

9

Non

J4-4

Segnale d’inizio plasma mantenuto

Inizio plasma

+ Blu

15

connesso

J4-3

durante il taglio plasma. Se il segnale

Dispersione

Dispersione

14

viene perduto, è necessario riavviare il
sistema.

Arc Transfer

- Nero

31

Non

J3-2

Segnale di trasferimento arco. Il

Trasferimento arco + Rosso

36

connesso

J3-1

contatto si chiude dopo il trasferimento

Dispersione

Dispersione

25

dell’arco e il ritardo di sfondamento
(impostato sul pannello anteriore
dell’alimentatore). Chiusura del contatto
a secco.

Emergency Stop

Nero

28

28

Non

Arresto Verde

33

33

connesso

d’emergenza

Dispersione

Dispersione

27

27

Arc Voltage

Nero

32

32

Non

Questi segnali sono connessi al CNC.

Tensione d’arco

Giallo

37

27

connesso

Per informazioni sui segnali, fare

Dispersione

Dispersione

26

26

riferimento al manuale di istruzioni
HT4001.

Spare

Nero

4

4

Non

Riserva

Marrone

8

8

connesso

Dispersione

Dispersione

13

13

La zona grigia indica le connessioni dell’interfaccia plasma.

Gli altri punti di connessione (oltre a J4 e J3) del gruppo interfaccia plasma sono:

• J3-5 (+) e J3-6 (-) - contatto ugello alternativo. Un segnale otticamente isolato che indica se l’ugello è in contatto fisico con

la lamiera. Il contatto fisico è indicato dal numero logico 1.

• Da J3-7 a J3-12 - riservato per uso futuro.

• J3-13 e J3-14 - messa a terra protettiva.

• J4-1 (+) e J4-2 (-) - 24 VCC disponibili, 500 mA massimo

• J4-7 e J4-8 - segnale di sfondamento completo utilizzato dall’alimentatore per temporizzare la transizione dal flusso del

gas di sfondamento al flusso del gas di taglio. L’utente immette il ritardo in THC. Segnale di uscita.

• Da J4-9 a J4-14 - riservato per uso futuro.

[

]

[

]

[

]

[

]

[

]

[

]
