INSTALLAZIONE
9
3-24
Command THC (X-Y)
Manuale di istruzioni

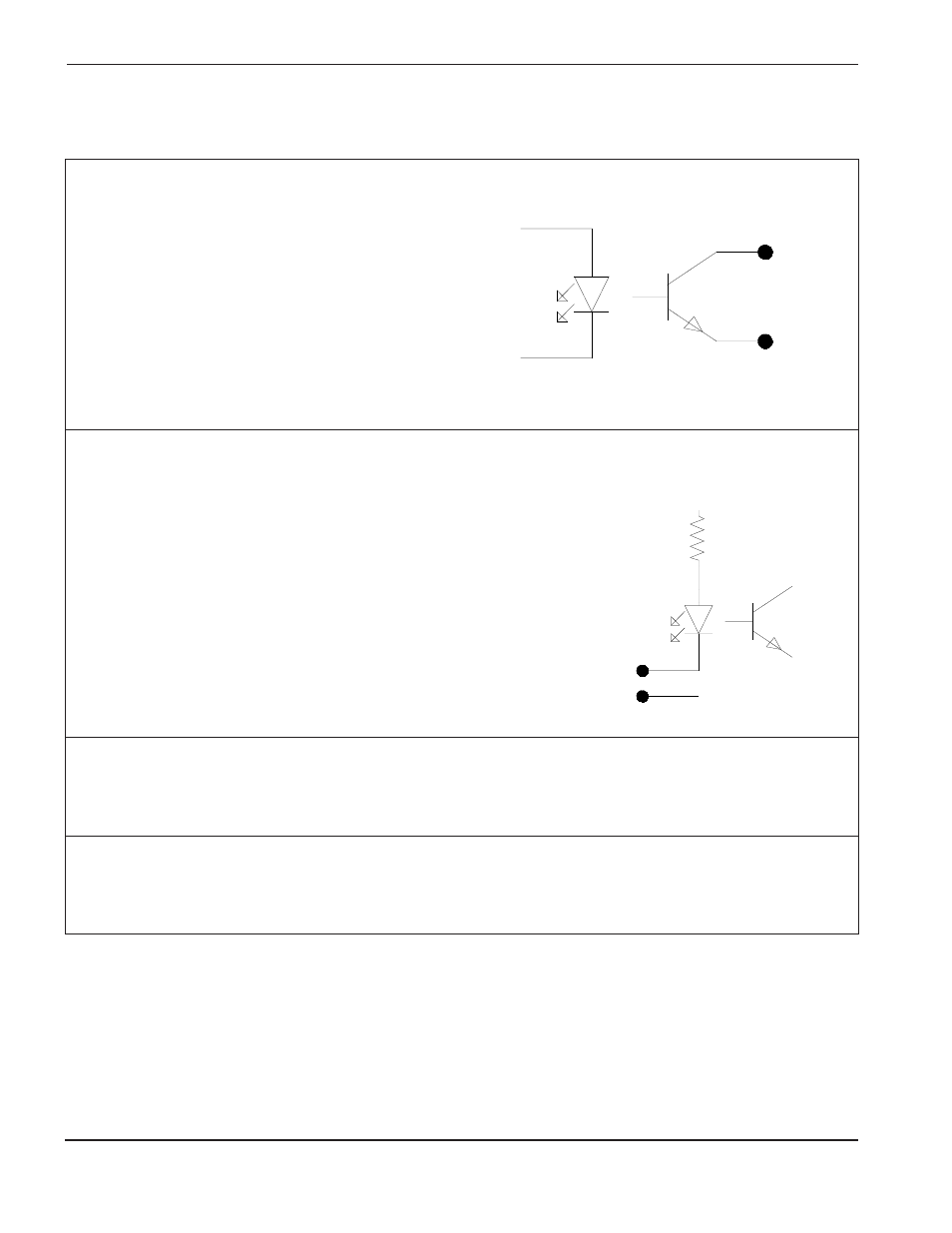

Notas a Figura 3-16
Uscita de THC
Máximo 24 VCD
Máximo 10 mA
Uscita
+
-
Nota 1. Tutte le uscite THC sono transistor accoppiati
otticamente con corrente nominale massima
di 24 VCC e 10 mA.
Nota 2. Tutti gli ingressi THC sono segnali da 12 VCC isolati
otticamente. I segnali vengono attivati diminuendo di
3 mA ogni ingresso.
Nota 3. è necessario un ponticello nel CNC. Vedere le istruzioni a pagina 3-14.
Nota 4. è necessario un interruttore di arresto nel CNC. Vedere le istruzioni a pagina 3-14.
12 VCD
3,3 K
Retorno de 12V
Ingresso
+
-
Ingresso de THC
