INSTALLAZIONE

9

Command THC (X-Y)

Manuale di istruzioni

3-13

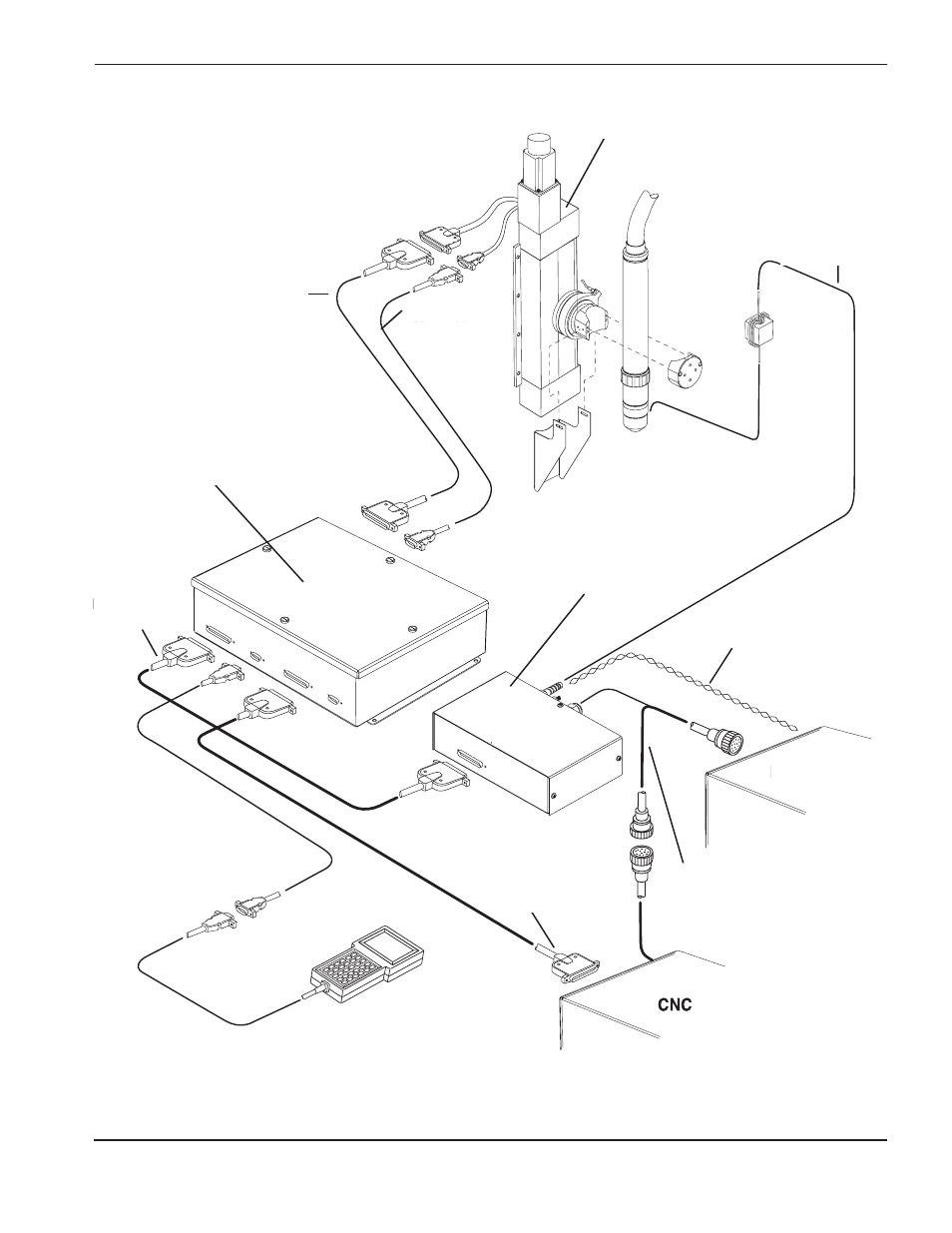

Figura 3-8

Cavi del sistema X-Y THC

Gruppo di sollevamento X-Y

Modulo di controllo
THC

Cavo di interfaccia
I/O del gruppo di
sollevamento

Filo del sensore
di contatto (IHS)

Cavi elettrodo e cavi di
massa

Cavo di interfaccia
alimentatore

Gruppo di
interfaccia plasma

Alimentatore

Cavo di
interfaccia
plasma

Cavo di interfaccia
macchina

Pannello di controllo mobile opzionale
Raffigurato con la prolunga opzionale

Cavo
dell’azionamento
del motore

HT4400:

Vedere NOTA a

pagina 3-12
