HD3070 INSTALLAZIONE

6/28/00

3a-4

Command THC (X-Y)

Manuale di istruzioni

Cable interfase de la fuente de energía

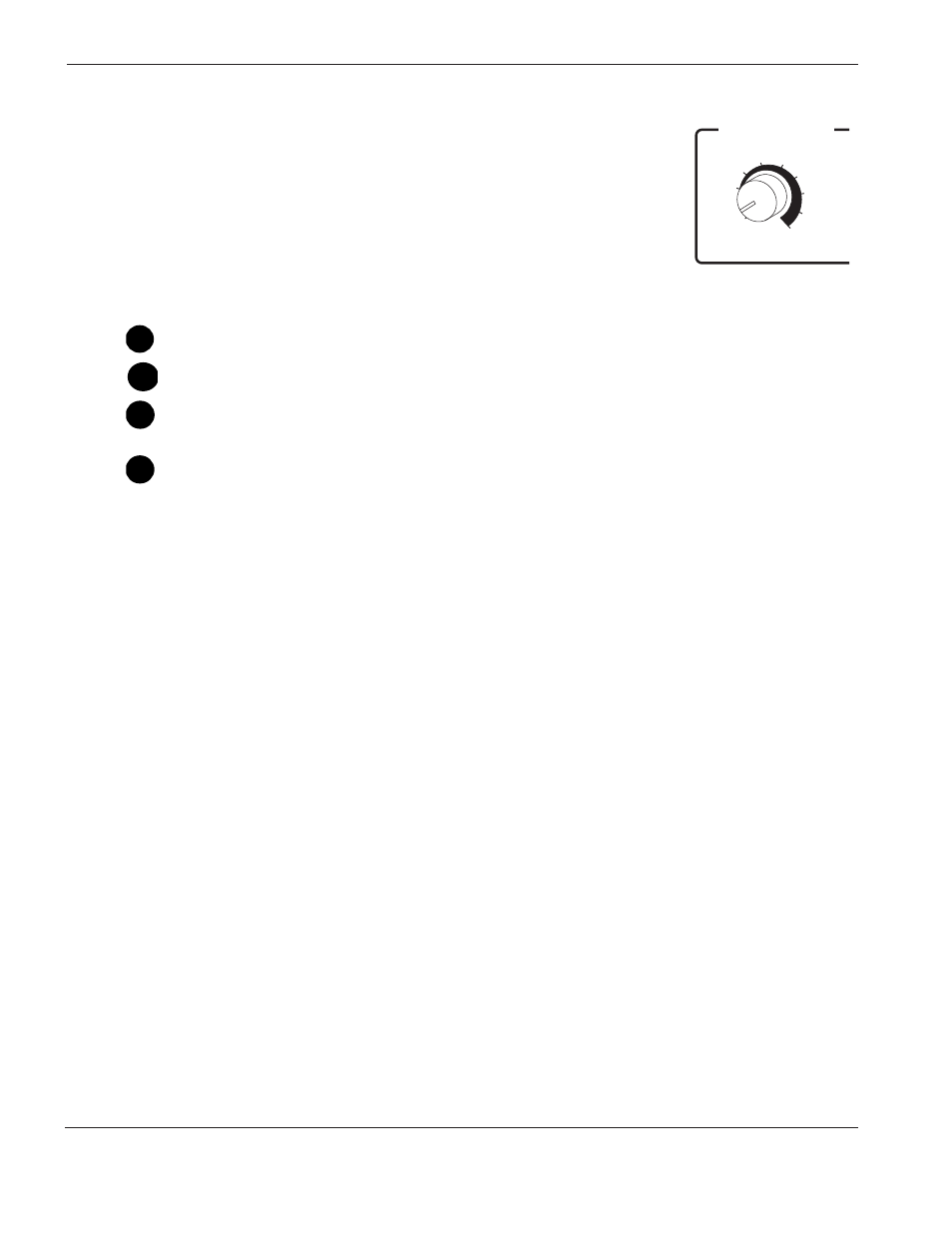

L’alimentatore HD3070 è dotato di un potenziometro per la regolazione del
tempo di ritardo di sfondamento. Disattivare il potenziometro sull’alimentatore
seguendo quanto riportato nella Sezione 3 del manuale di istruzione
dell’HD3070.

Vedere Figura 3a-2.

Collegare la spina del cavo di interfaccia alla presa 1X1 sul retro dell’alimentatore.

Collegare l’altra spina del cavo di interfaccia al CNC.

Installare le 5 coppie di conduttori del cavo di interfaccia al gruppo di interfaccia plasma come
illustrato in Figura 3a-2.

Installare il filo con il terminale a “U” al gruppo di interfaccia plasma come illustrato nella
Figura 3a-2.

Vedere Figura 3a-3 per i codici articolo e l’elenco dei segnali del cavo di interfaccia.

D

C

B

A

0

9

8

4

5

6

7

3

2

1

PIERCE DELAY

THC.48

RITARDO DI

SFONDAMENTO
