HD3070 INSTALLAZIONE
6/28/00
3a-2 Command THC (X-Y) Manuale di istruzioni

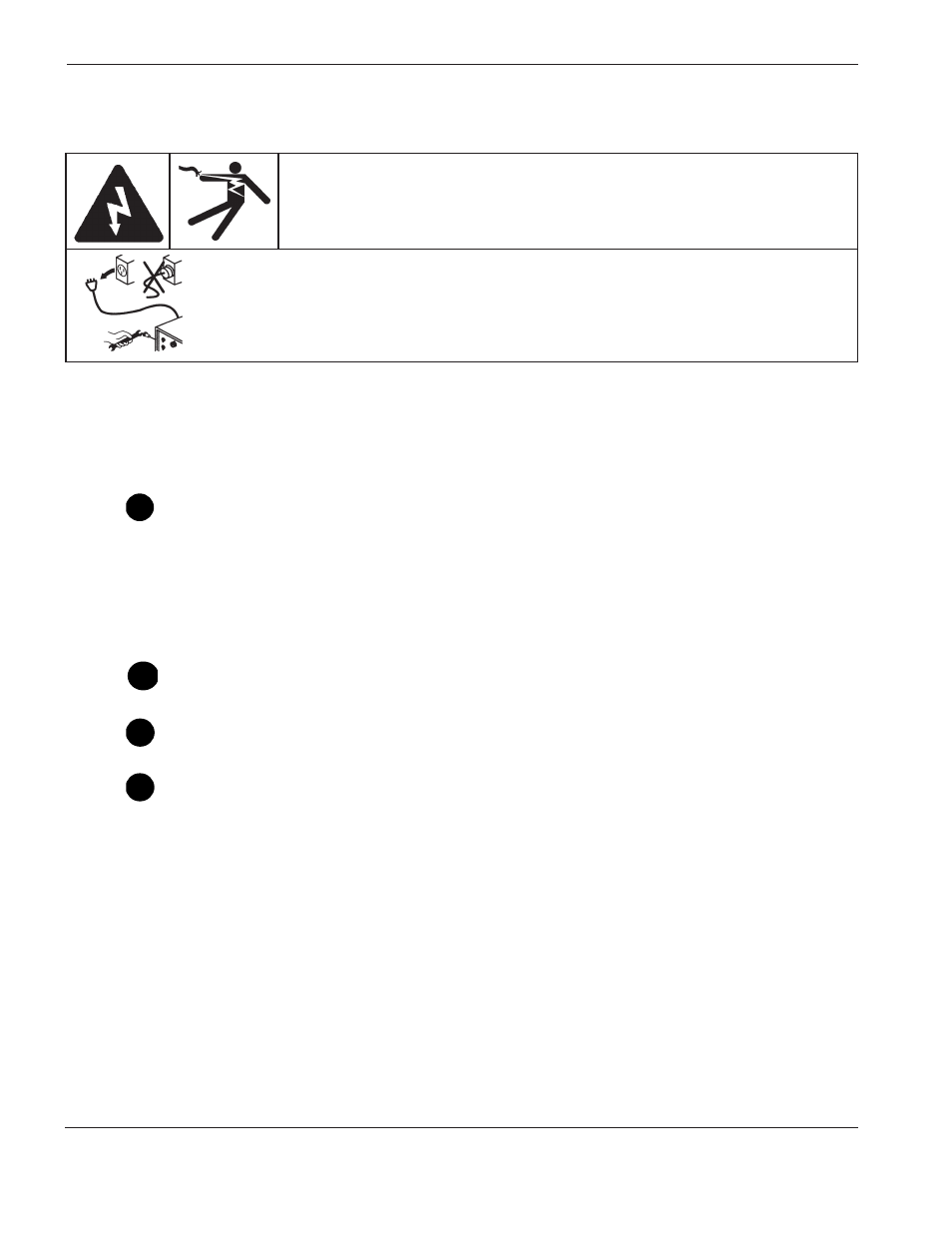

AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di rimuovere il coperchio
dell’alimentatore. Premere l’interruttore OFF (0) sull’alimentatore e posizionare
l’interruttore di linea su OFF. Negli Stati Uniti, utilizzare una procedura di blocco di
sicurezza fino a che l’assistenza o la manutenzione è stata completata. Negli altri
Paesi, seguire le procedure di sicurezza locali o nazionali appropriate.
Vedere Figura 3a-1.
1. Rimuovere i coperchi di accesso necessari dall’alimentatore.
2. Individuare la scheda PC 1XPCB1 all’interno dell’alimentatore.
3. Installare i conduttori di rilevamento:
Realizzare i conduttori di rilevamento nel modo seguente:
• Utilizzare cavi 18 AWG (
≈
0,9 mm 2 ), a coppia singola, non schermati con tensione di esercizio di
600 V o superiore.
• Lunghezza del conduttore: A seconda delle esigenze, dall’alimentatore al gruppo di interfaccia
plasma.
• Dopo aver installato i conduttori dall’alimentatore al gruppo di interfaccia plasma, installare i
terminali appropriati a forca o ad anello sulle estremità dei conduttori.
Collegare uno dei conduttori di rilevamento alla scheda PC 1XPCB1 dove è collegato il conduttore
N° 126. Etichettare questo conduttore come positivo (+).
Collegare l’altro conduttore di rilevamento alla scheda PC 1XPCB1 dove è collegato il conduttore N°
140. Etichettare questo conduttore come negativo (-).
Sul gruppo di interfaccia plasma, collegare il conduttore negativo (-) al terminale J5-2 etichettato
ELECTRODE (elettrodo). Collegare il conduttore positivo (+) al terminale J5-3 etichettato WORK
(cavo di lavoro).
D
C
B
A
Conduttori di rilevamento dell’elettrodo e del cavo di lavoro
