SPECIFICHE
9
Command THC (X-Y)
Manuale di istruzioni
2-5
Gruppo interfaccia plasma
Elettriche
Potenza assorbita .............................................................+ 24 VCC
I/O digitale parallela ..........................................................+ 12 VCC
I/O digitale seriale (RS-422)..............................................+ 5 VCC
Partitore di tensione .......................................................41 : 1 tensione dell’arco (isolata)

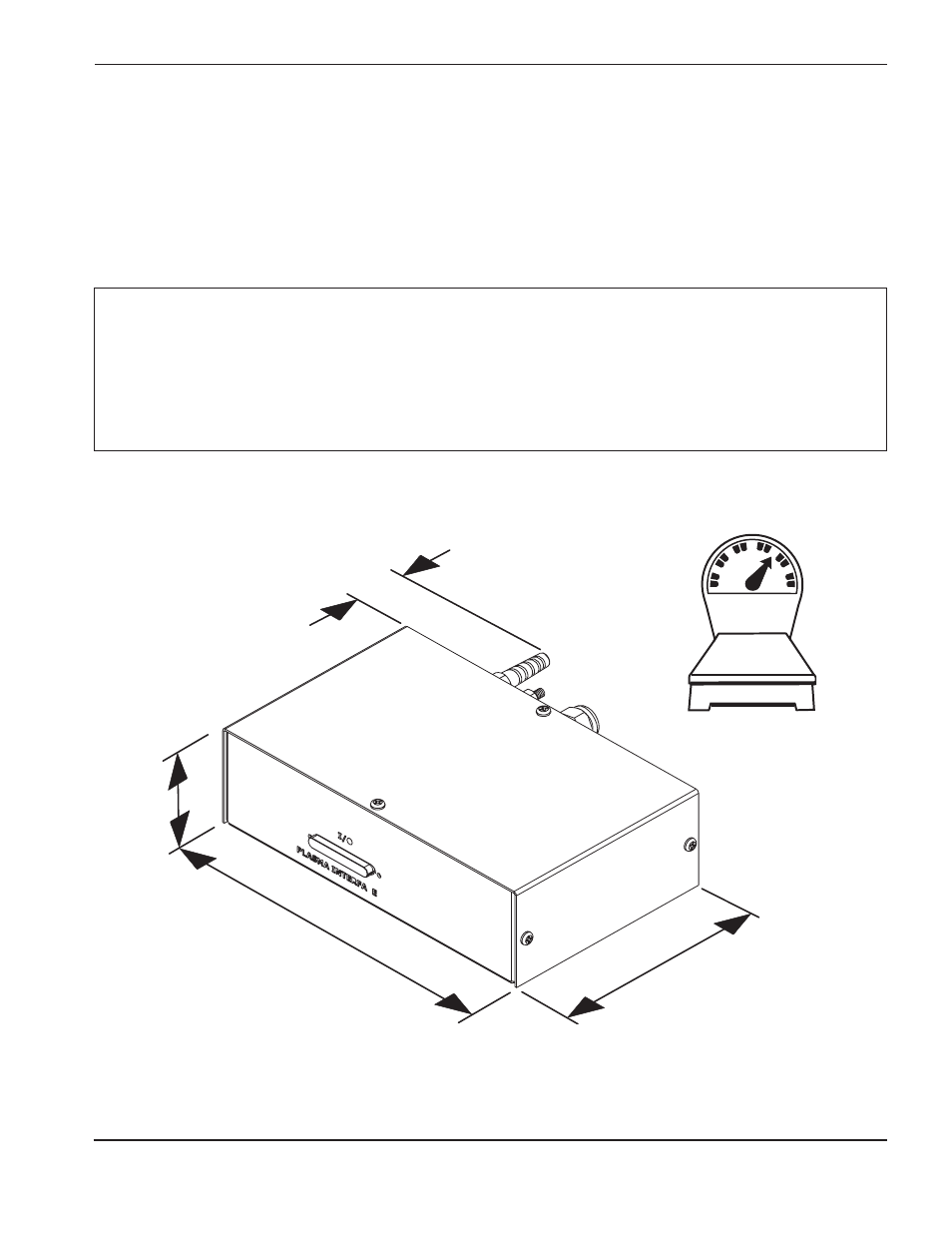

Figura 2-3
Gruppo di interfaccia plasma
THC.90
3.1"
(78 mm)
2.2"
(56 mm)
10.7"
(271 mm)
6.6"
(168 mm)
4.6 lb
(2 kg)
Istruzioni di installazione per i sistemi HT4400 e HPR130
Nota:
Le istruzioni di installazione della scheda di interfaccia plasma sul generatore HT4400 sono contenute
nella sezione 3h.
Le istruzioni di installazione della scheda di interfaccia plasma sul generatore HPR130 sono contenute
nella sezione 3i.
Il case dell’interfaccia plasma non viene utilizzato per l’installazione dell’HT4400.
