INSTALLAZIONE

9

Command THC (X-Y)

Manuale di istruzioni

3-21

Codice articolo

Lunghezza

123209

5 ft./1.5 m

123210

10 ft./3 m

123211

15 ft./4.6 m

123212

20 ft./6.1 m

123022

25 ft./7.6 m

123213

30 ft./9.1 m

123214

35 ft./10.6 m

Codice articolo

Lunghezza

123215

40 ft./12.2 m

123216

45 ft./13.7 m

123023

50 ft./15.2 m

123217

75 ft./23 m

123218

100 ft./30.5 m

123219

125 ft./38 m

123220

150 ft./45.6 m

THC.84

Numero

Numero

piedino

Colore

Nome segnale

Funzione

piedino

1 Ingresso

Nero

Encoder Power -

Alimentazione codificatore.

1 Uscita

20

Rosso

Alimentazione codificatore (5V) +

20

2 Ingresso

Nero

Encoder B -

Segnale di posizione A quadra B.

2 Uscita

21

Verde

Codificatore B +

21

3 Ingresso

Nero

Encoder A -

Segnale di posizione A quadra B.

3 Uscita

22

Blu

Codificatore A +

22

5 Ingresso

Nero

Drive ID2 -

Bit più significativo dell’ID unità di sollevamento (binario 3).

5 Uscita

24

Marrone

ID2 comando +

24

6 Ingresso

Nero

Drive ID1 -

ID unità di sollevamento (binario 2)

6 Uscita

25

Arancione

ID1 comando +

25

7 Ingresso

Rosso

Drive ID0 -

Bit meno significativo dell’ID unità

Codice ID connessione ponticello

7 Uscita

26

Bianco

ID0 comando +

di sollevamento (binario 1).

26

8 Uscita

Rosso

Lifter Up -

Attivo quando l’unità di sollevamento

8 Ingresso

27

Verde

Unità di sollevamento su +

si sposta verso l’alto.

27

9 Ingresso

Rosso

Lower Limit Sw Com

Interruttore di fine corsa comune.

9 Uscita

Interruttore di fine corsa inferiore comune

28 Ingresso

Blu

Lower Limit Switch

Livello logico basso tra segale e comune.

28 Uscita

Interruttore di fine corsa inferiore

10 Uscita

Rosso

Lower Limit Switch 24 V

Alimentazione dell’interruttore di fine corsa.

10 Ingresso

Interruttore di fine corsa inferiore 24V

11 Uscita

Rosso

Home Switch

Livello logico basso tra segale e comune.

11 Ingresso

Interruttore posizione di partenza

29 Uscita

Giallo

Home Switch Common

Interruttore posizione di partenza comune.

29 Ingresso

Interruttore posizione di partenza comune

30 Uscita

Marrone

Home Switch 24 V

Alimentazione dell’interruttore posizione di partenza.

30 Ingresso

Interruttore posizione di partenza 24V

16 Uscita

Verde

Lifter Down -

Attivo durante la discesa verso il basso dell’unità di sollevamento.

16 Ingresso

35

Marrone

Unità di sollevamento giù +

35

17 Uscita

Verde

Lifter Brake Out -

Applica il freno elettromagnetico all’unità di sollevamento.

17 Ingresso

36

Arancione

Uscita freno unità di sollevamento +

36

4 Ingresso

Nero

Lifter Spare In 5 -

Riservato

4 Uscita

23

Giallo

Ingresso riserva unità di sollevamento +

23

12 Uscita

Rosso

Crash Detect -

Riservato

12 Ingresso

31

Arancione

Sensore impatto +

31

13 Uscita

Verde

Lifter Spare 3 -

Riservato

13 Ingresso

32

Bianco

Riserva per unità di sollevamento 3 +

32

14 Uscita

Verde

Reserved

Riservato

14 Ingresso

33

Blu

Riservato

33

15 Uscita

Verde

Lifter Spare 1 -

Riservato

15 Ingresso

34

Giallo

Riserva per unità di sollevamento 1 +

34

18 Uscita

Bianco

24 VDC Common

Disponibile a 24 VCC, 500 mA massimo.

18 Ingresso

Comune 24 VCC

37

Nero

24 VCC+

37

19

Reserved

Riservato

19

Riservato

Modulo di controllo THC

Gruppo di sollevamento

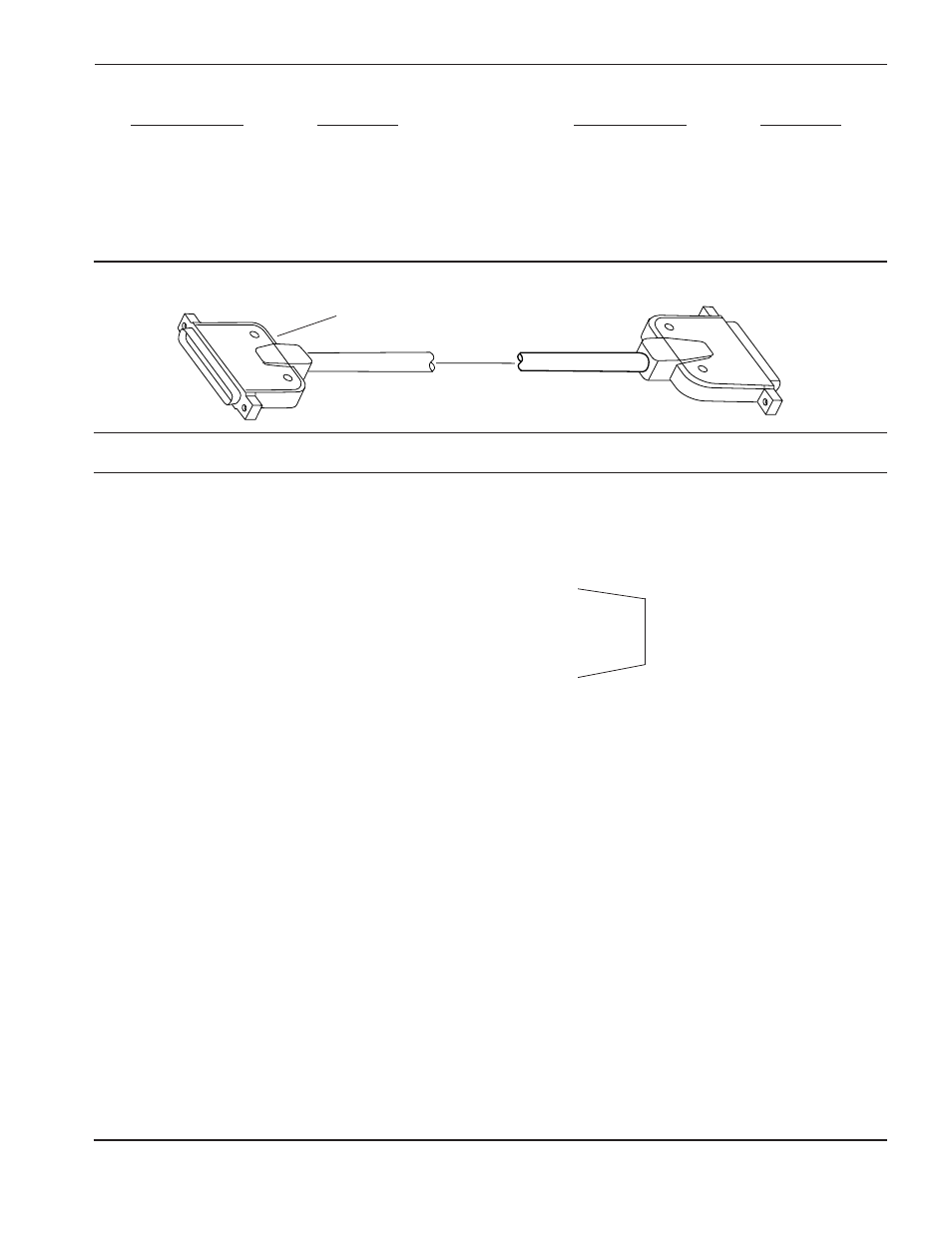

Figura 3-11

Cavo I/O unità di sollevamento – Codici articolo ed elenco dei segnali

Connettore tipico
