Hypertherm THC X-Y Table Torch Height Control Manuale d'uso
Pagina 107
Advertising
HPR130 INSTALLAZIONE
3i-6
Command THC for X-Y Table
Manuale di istruzioni
9
Conduttori di contatto ohmico
Cappuccio di protezione con spinotto
per sensore induttivo HIS
codice articolo 220173
Figura 3i-8

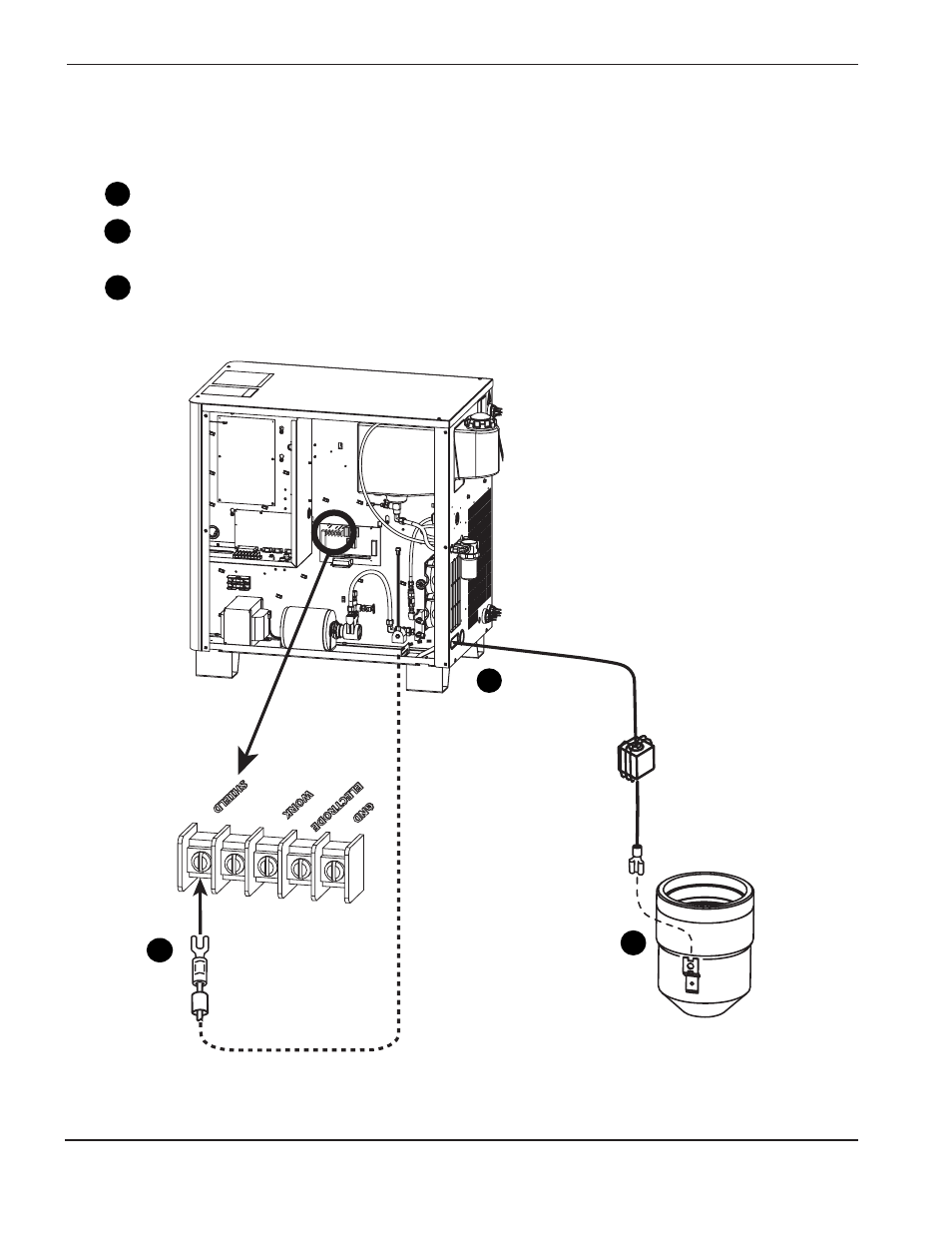

Connessione del conduttore di contatto ohmico
Conduttore di contatto ohmico
Vedere Figura 3i-8.
Installare il conduttore di contatto ohmico sul passacavo dell’alimentatore.
Installare il terminale ad “U” di dimensione appropriata sull’estremità del conduttore e collegarlo al
terminale della scheda di interfaccia plasma per PC denominato SHIELD (schermo).
Installare l’altra estremità del contatto ohmico alla linguetta IHS sul cappuccio di ritenzione della torcia.
C
B
A
A
B
C
