LISTA DEI COMPONENTI

9

Command THC (X-Y)

Manuale di istruzioni

6-5

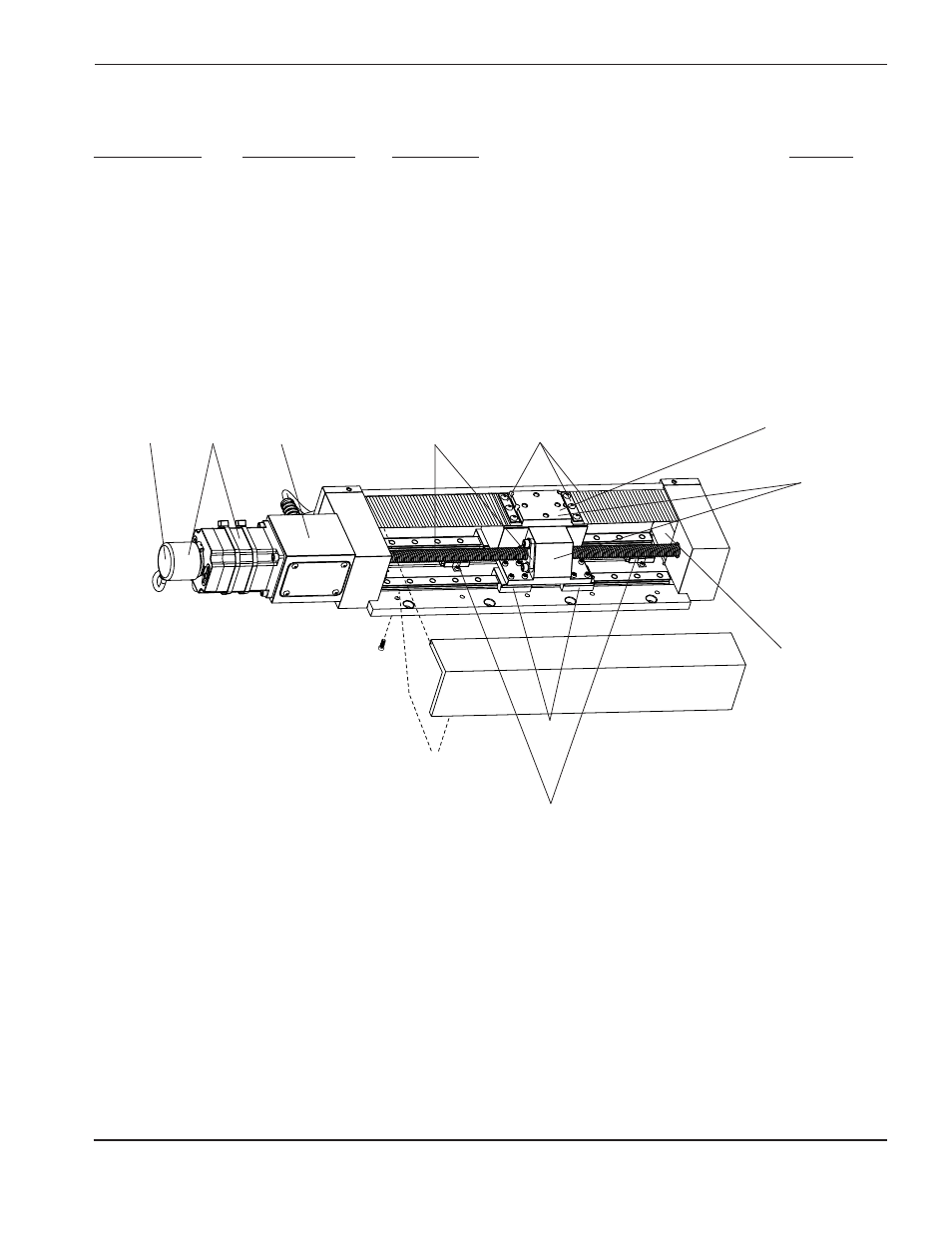

Figura 6-4

Gruppo unità di sollevamento X-Y

2 Gruppo carrello torcia X-Y

Numero indice

Codice articolo

Descrizione

Quantità

128606

X-Y lifter assembly

1

1

128726

Encoder replacement kit

1

2

128727

Motor/Encoder replacement kit

1

3

027550

Brake, power off

1

4

129699

Assembly, leadscrew standard

1

5

128607

Band seal kit

1

6

027903

Block, driving

1

7

128190

Band roller kit

4 per lifter

8

027904

Rail and block, bearing

4

9

005195

Limit switch

2

6

5

3 (interno)

1

2

7

Kit blocco di supporto torcia,
posizione di montaggio (fig. 6-5)

4

9

8
