INSTALLAZIONE

7

3-6

Command THC (X-Y)

Manuale di istruzioni

Kit blocco sostegno torcia

• Montare il kit blocco di sostegno torcia sul gruppo unità di sollevamento X-Y. Vedere Figura 3-4.

Per l’elenco completo e la descrizione delle parti dei kit disponibili, fare riferimento alla sezione 6, lista dei
componenti
.

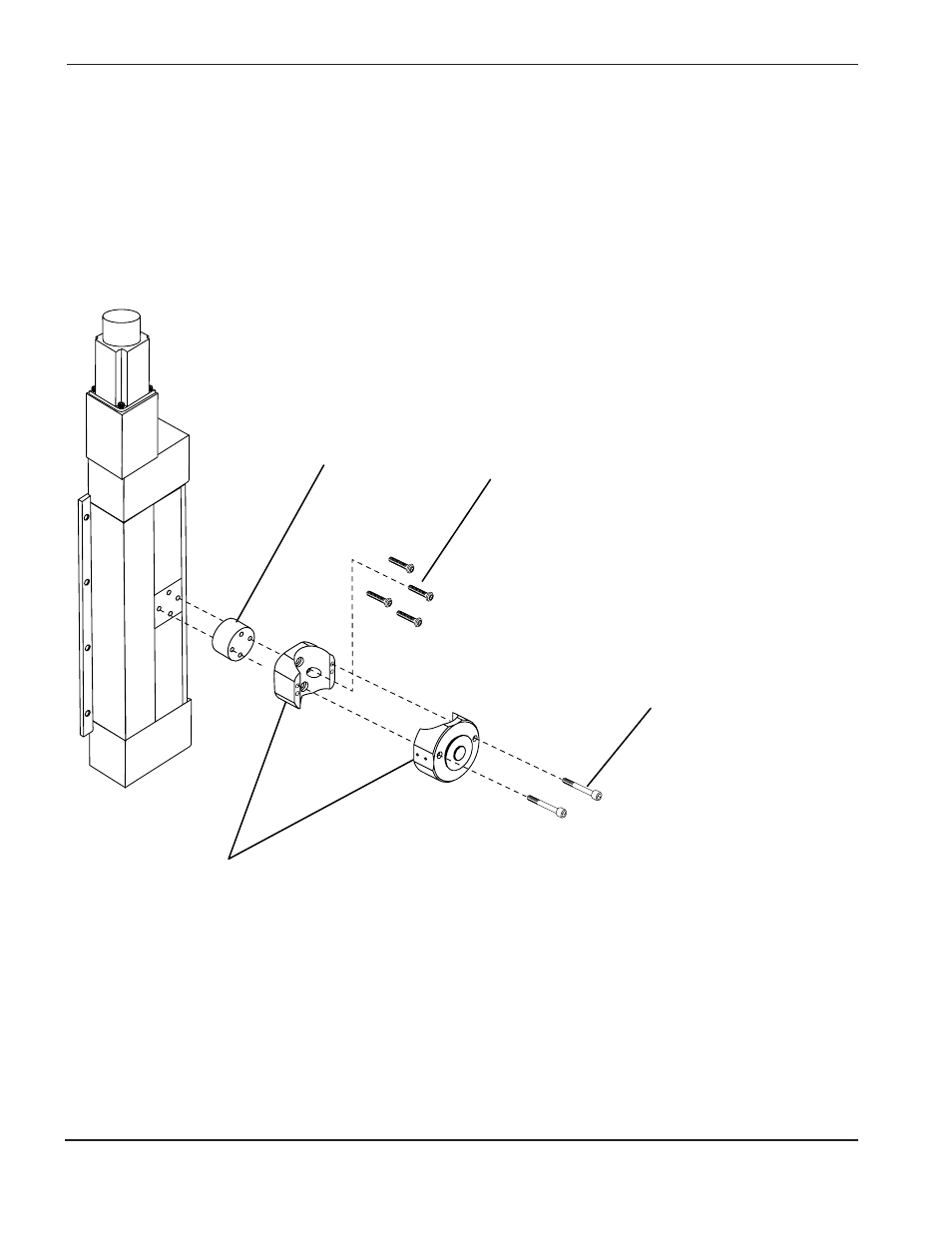

Figura 3-4

Montaggio del blocco di sostegno torcia al gruppo unità di sollevamento X-Y

THC.44

Hex screws (4)

Spacer

Block

Hex screws (2)

Viti a testa esagonale (4)

Spessore

Blocco

Viti a testa esagonale (2)
