HD3070 INSTALLAZIONE
6/28/00
Command THC (X-Y)
Manuale di istruzioni
3a-5
Pierce Complete+
Pierce Complete-
Hold Ignition-
Hold Ignition+
Plasma Start
Plasma Start
24V -
24V +
8
7
6
5
4
3
2
1
J4
A
B
C
C
THC.64
4
3
2
1
J3
Pilot Arc-
Pilot Arc+
Transfer IN-
Transfer IN+
D

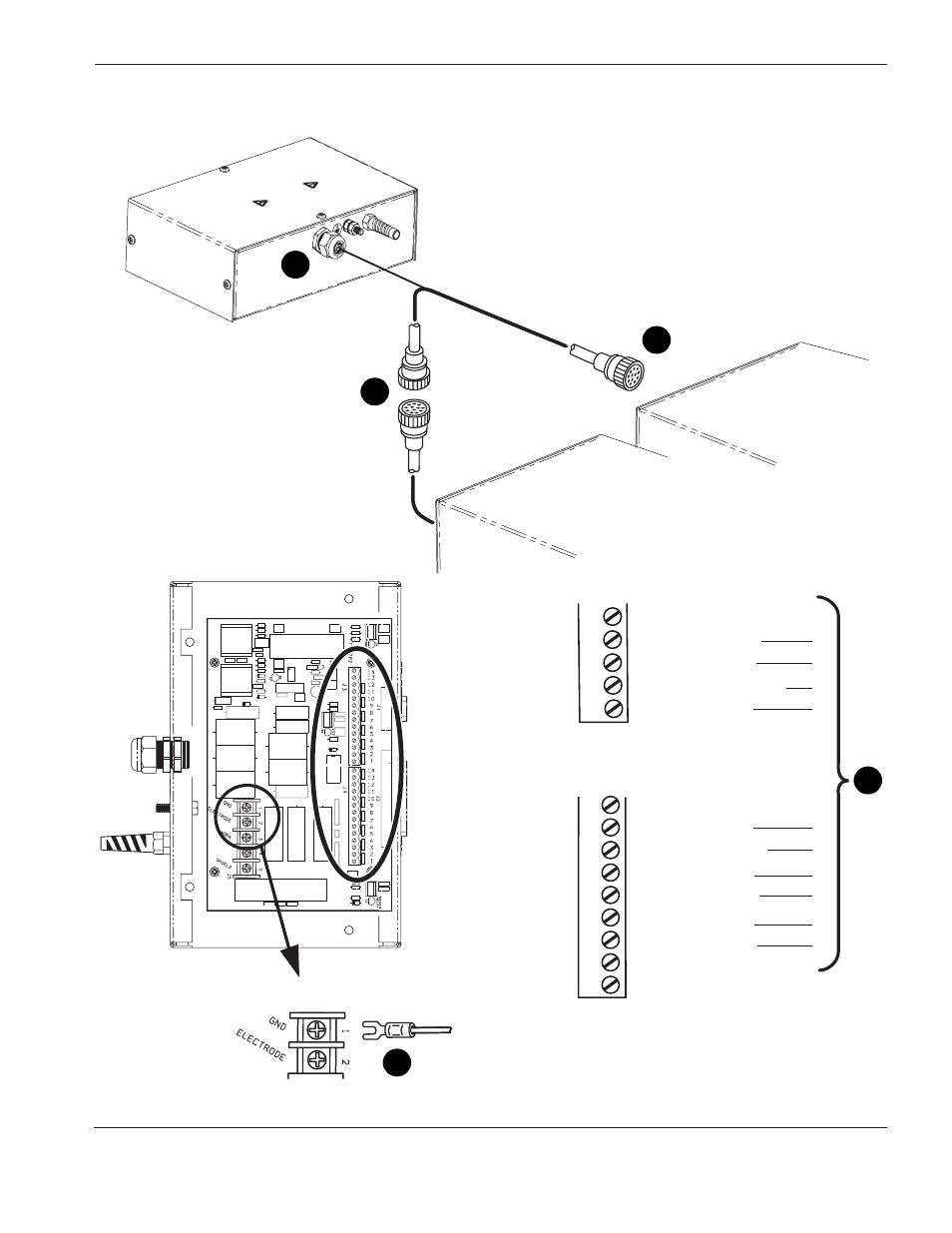

Figura 3a-2
Connessioni del cavo di interfaccia dell’alimentatore dell’HD3070
Gruppo di interfaccia plasma
Gruppo di interfaccia
plasma
Alimentatore
CNC
Arco pilota -
Arco pilota +
Ingresso trasferimento -
Ingresso trasferimento +
Sfondamento completo -
Sfondamento completo +
Fermo accensione -
Fermo accensione +
Inizio plasma -
Inizio plasma +
24V -
24V +
Conduttore verde
Conduttore nero
Conduttore arancione
Conduttore nero
Conduttore nero
Conduttore bianco
Conduttore nero
Conduttore rosso
Conduttore nero
Conduttore giallo
