SPECIFICHE

6/23/00

2-8

Command THC (X-Y)

Manuale di istruzioni

Opzione dispositivo di distacco X-Y

Elettriche
Pressostato .......................................................................Tensione del circuito d’arresto d’emergenza CNC

Funzione di controllo distacco
Pressione aria compressa dell’officina ..............................Massima 6,9 bar

Dimensioni
Larghezza dispositivo di distacco......................................97 mm
Altezza dispositivo di distacco (spessore).........................57 mm
Altezza filtro dell’aria/regolatore ........................................179 mm
Larghezza filtro dell’aria/regolatore ...................................40 mm
Profondità filtro dell’aria/regolatore
(dal manometro alla parte posteriore) ...............................79 mm

Peso
Dispositivo di distacco.......................................................0,86 kg
Filtro dell’aria/regolatore....................................................0,45 kg

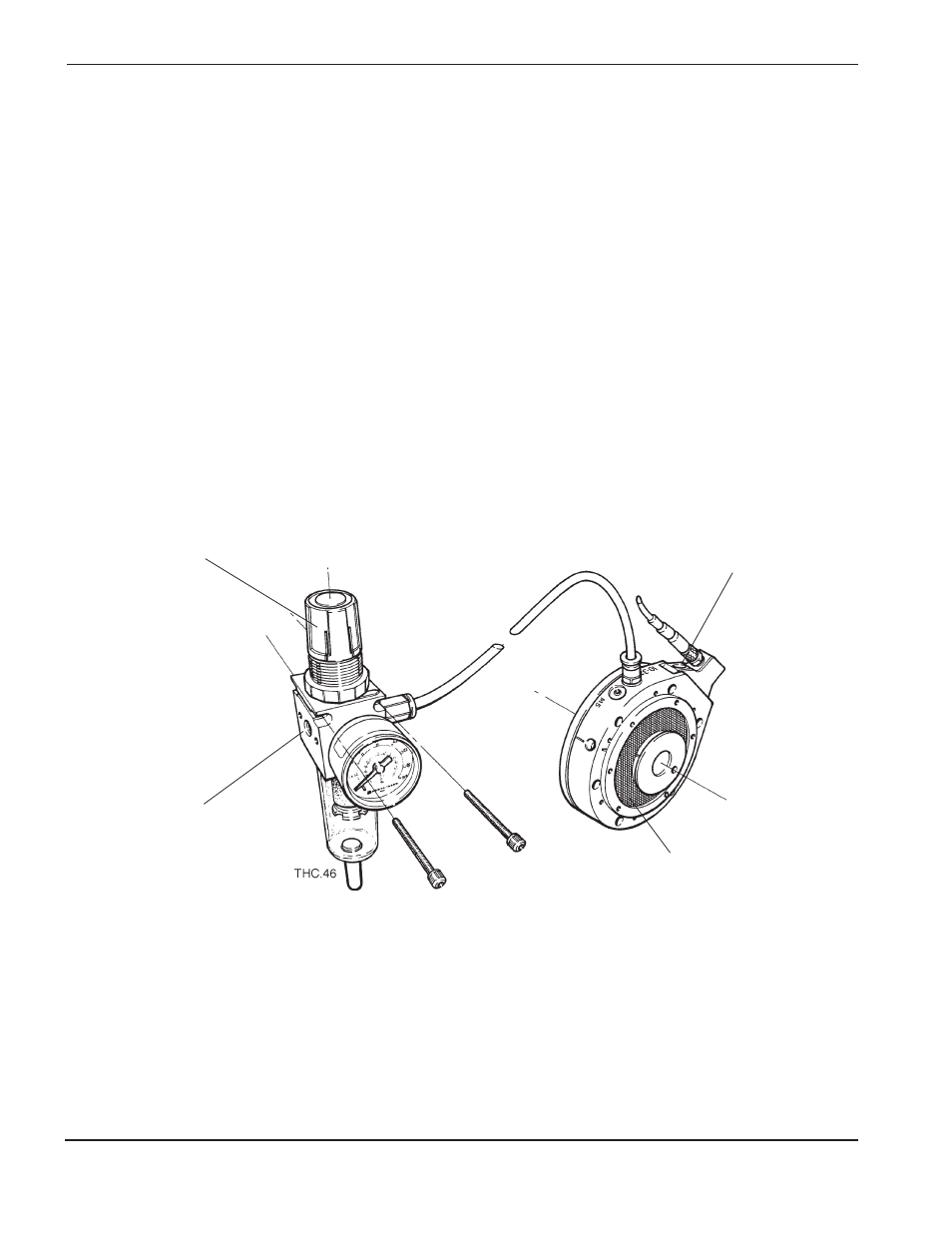

Figura 2-6

Opzione dispositivo di distacco X-Y

Pressostato

Dispositivo di distacco

Ingresso aria
compressa

Filtro dell’aria/regolatore
