INSTALLAZIONE

9

3-4

Command THC (X-Y)

Manuale di istruzioni

Gruppo interfaccia plasma

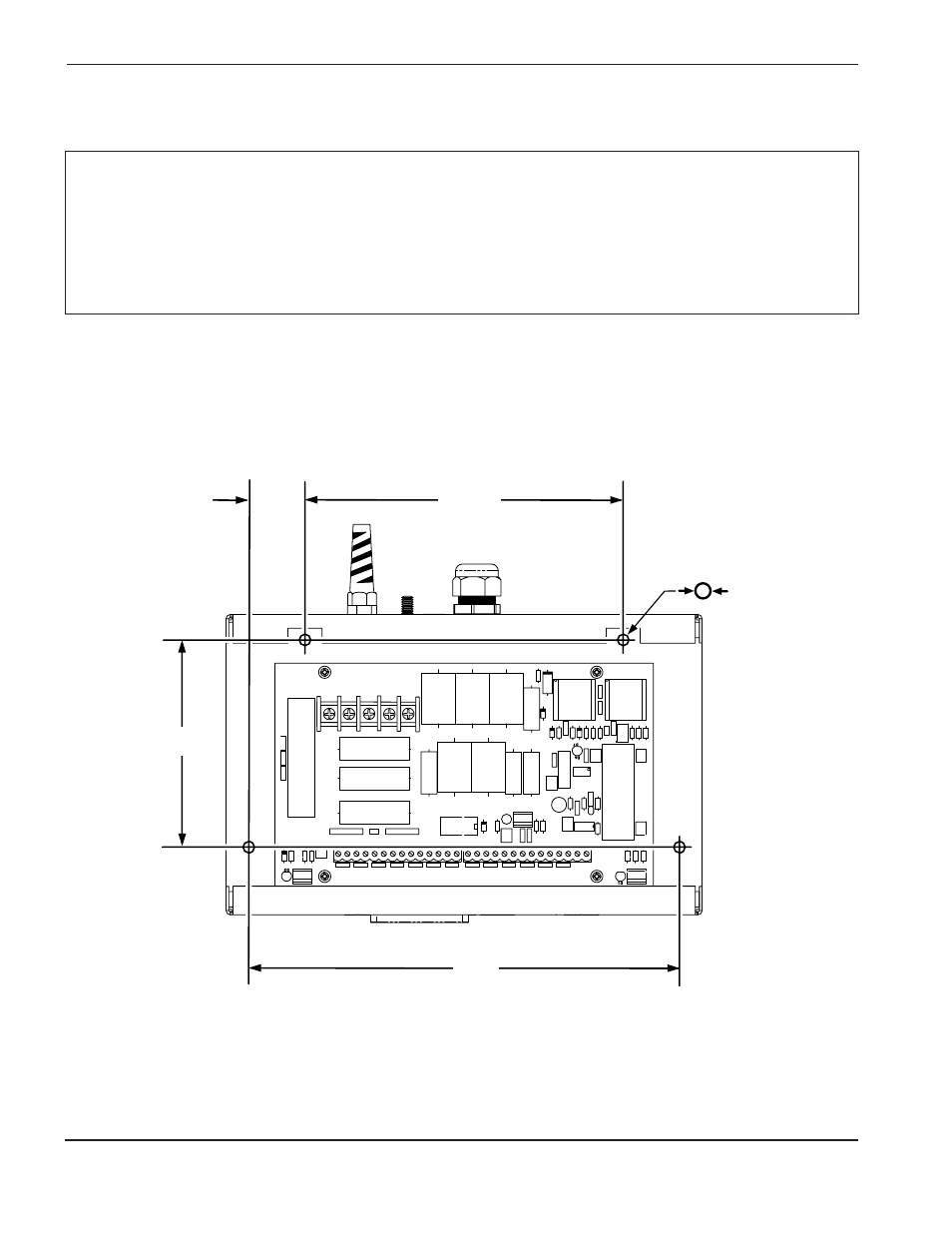

Figura 3-2

Supporto gruppo interfaccia plasma

THC.99

0.25"

(6 mm)

7.0"

(178 mm)

4.6"

(117 mm)

9.5"

(241 mm)

1.25"

(32 mm)

• Montare il gruppo interfaccia plasma vicino all’alimentatore plasma per una facile connessione dei cavi che

trasportano i segnali di controllo e di processo tra le due unità. L’unità può venire montata in qualsiasi
posizione. Il gruppo è provvisto di fori di montaggio del diametro di n°8. Vedere Figura 3-2.

Istruzioni di installazione per i sistemi HT4400 e HPR130

Nota:

Le istruzioni di installazione della scheda di interfaccia plasma sul generatore HT4400 sono contenute
nella sezione 3h.

Le istruzioni di installazione della scheda di interfaccia plasma sul generatore HPR130 sono contenute
nella sezione 3i.

Il case dell’interfaccia plasma non viene utilizzato per l’installazione dell’HT4400.
