INSTALLAZIONE

7

Command THC (X-Y)

Manuale di istruzioni

3-5

Gruppo unità di sollevamento X-Y

• Montare il gruppo unità di sollevamento X-Y sulla tavola di taglio. Vedere Figura 3-3.

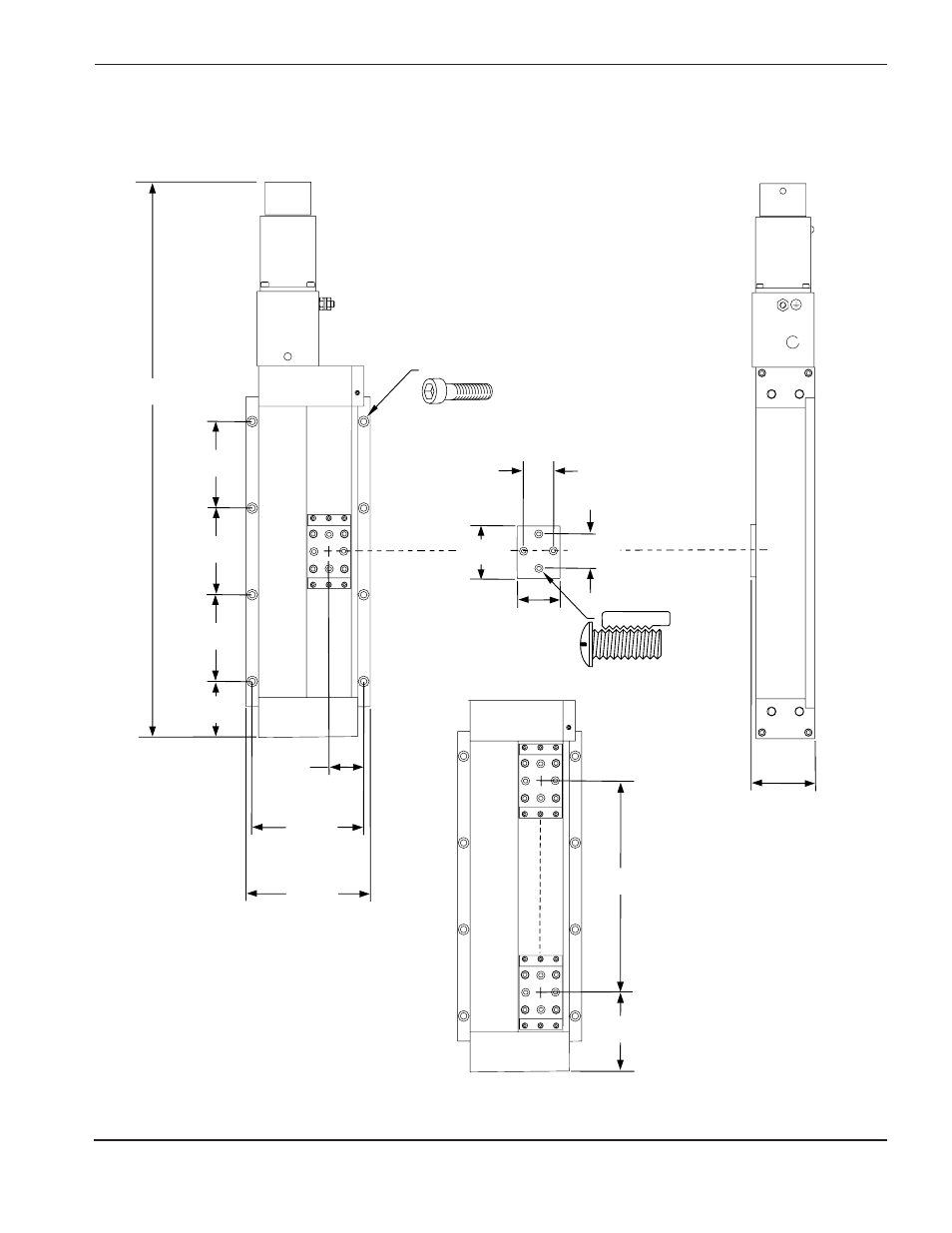

Figura 3-3

Supporto gruppo di sollevamento X-Y

THC.68

3.5"

(89 mm)

3.5"

(89 mm)

3.5"

(89 mm)

22.4"

(570 mm)

2.25"

(57 mm)

4.5"

(114 mm)

5.0"

(127 mm)

2.8"

(71 mm)

1/4-20

2.12"

(54 mm)

1.75"

(44.5 mm)

1.26"

(32 mm)

1.42"

(36 mm)

1.41"

(36 mm)

8.0"

(203 mm)

3.25"

(82.6 mm)

1/4" (6 mm)
