MANUTENZIONE

9

5-16

Command THC (X-Y)

Manuale di istruzioni

Spie di stato della scheda di interfaccia durante l’accensione normale

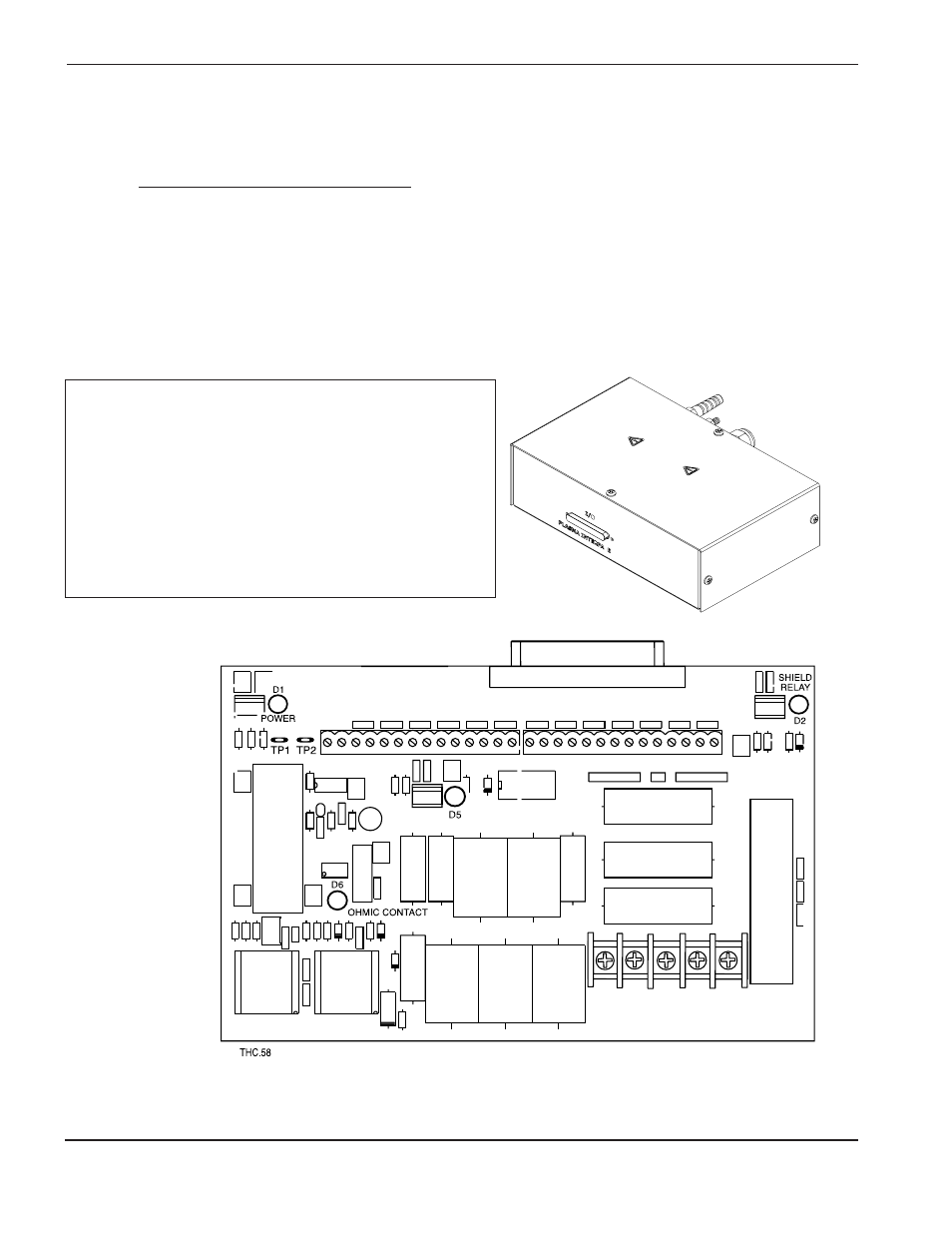

I seguenti LED e punti di controllo sono situati sulla scheda di interfaccia. Vedere Figura 5-8.

LED

Funzione segnale

Stato

D1

Alimentazione

On

D2

Relè schermo

Normalmente acceso – Spento quando l’arco si innesca.

D5

Accensione plasma

Acceso quando il segnale di accensione del plasma sull’alimentatore è
attivo.

D6

Contatto ohmico

Normalmente spento – Acceso quando la torcia è in contatto con la
lamiera.

I punti di controllo TP1 (terra) e TP2 (+) consentono di misurare la tensione tra elettrodo isolato e pezzo,
divisa per 82.

Figura 5-8

Circuit d’interface

Istruzioni di installazione per i sistemi HT4400 e HPR130

Nota:

Le istruzioni di installazione della scheda di
interfaccia plasma sul generatore HT4400 sono
contenute nella sezione 3h.

Le istruzioni di installazione della scheda di
interfaccia plasma sul generatore HPR130 sono
contenute nella sezione 3i.

Il case dell’interfaccia plasma non viene utilizzato
per l’installazione dell’HT4400.
