MANUTENZIONE
6/28/00
5-4 Command THC (X-Y) Manuale di istruzioni
Tenuta a nastro – installazione (fig. 5-2)
1. Installare la nuova tenuta iniziando dalla parte posteriore dell’unità di sollevamento (vista 1).
2. Fare passare la tenuta attraverso le fessure superiore e inferiore. Accertarsi che la tenuta si adatti
perfettamente al canale (vista 1).
3. Fissare le estremità del nastro sul blocco di fissaggio con le staffe e le viti a testa esagonale. Accertarsi
che il nastro non sia fuoriuscito dal solco (viste 2 e 3).
4. Installare la copertura del lato sinistro dell’unità di sollevamento. Controllare che il nastro non sia
fuoriuscito dal solco (vista 3).
5. Installare il blocco di supporto torcia o la staffa del dispositivo di distacco come descritto nella sezione 3,
Installazione.

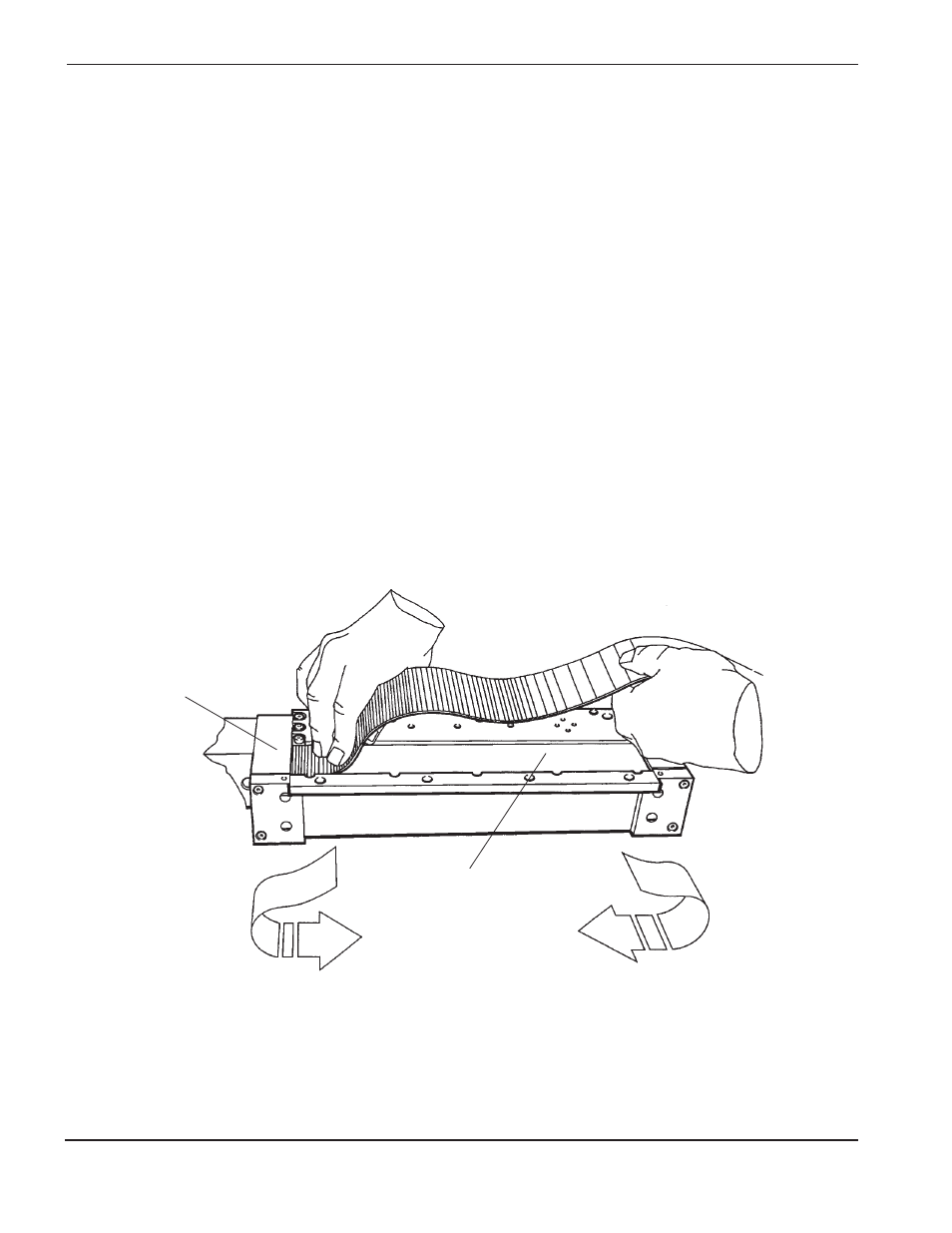

Figura 5-2 Tenuta a nastro – installazione (1 di 2)
Parte posteriore dell’unità
di sollevamento
Canale
VISTA 1
