HPR130 INSTALLAZIONE
3i-2
Command THC for X-Y Table
Manuale di istruzioni
9
AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di rimuovere il coperchio
dell’alimentatore. Premere l’interruttore OFF (0) sull’alimentatore e posizionare
l’interruttore di linea su OFF. Negli Stati Uniti, utilizzare una procedura di blocco di
sicurezza fino a che l’assistenza o la manutenzione è stata completata. Negli altri
Paesi, seguire le procedure di sicurezza locali o nazionali appropriate.
Vedere le Figure 3i-1, 3i-2 e 3i-3
Rimuovere i coperchi destro e sinistro dal generatore.
Installare la scheda di interfaccia plasma (041842) sui 4 fermi all’interno del generatore.
Installare il cavo di interfaccia macchina (123760) dalla scheda di controllo alla scheda di interfaccia
plasma.
C
B
A

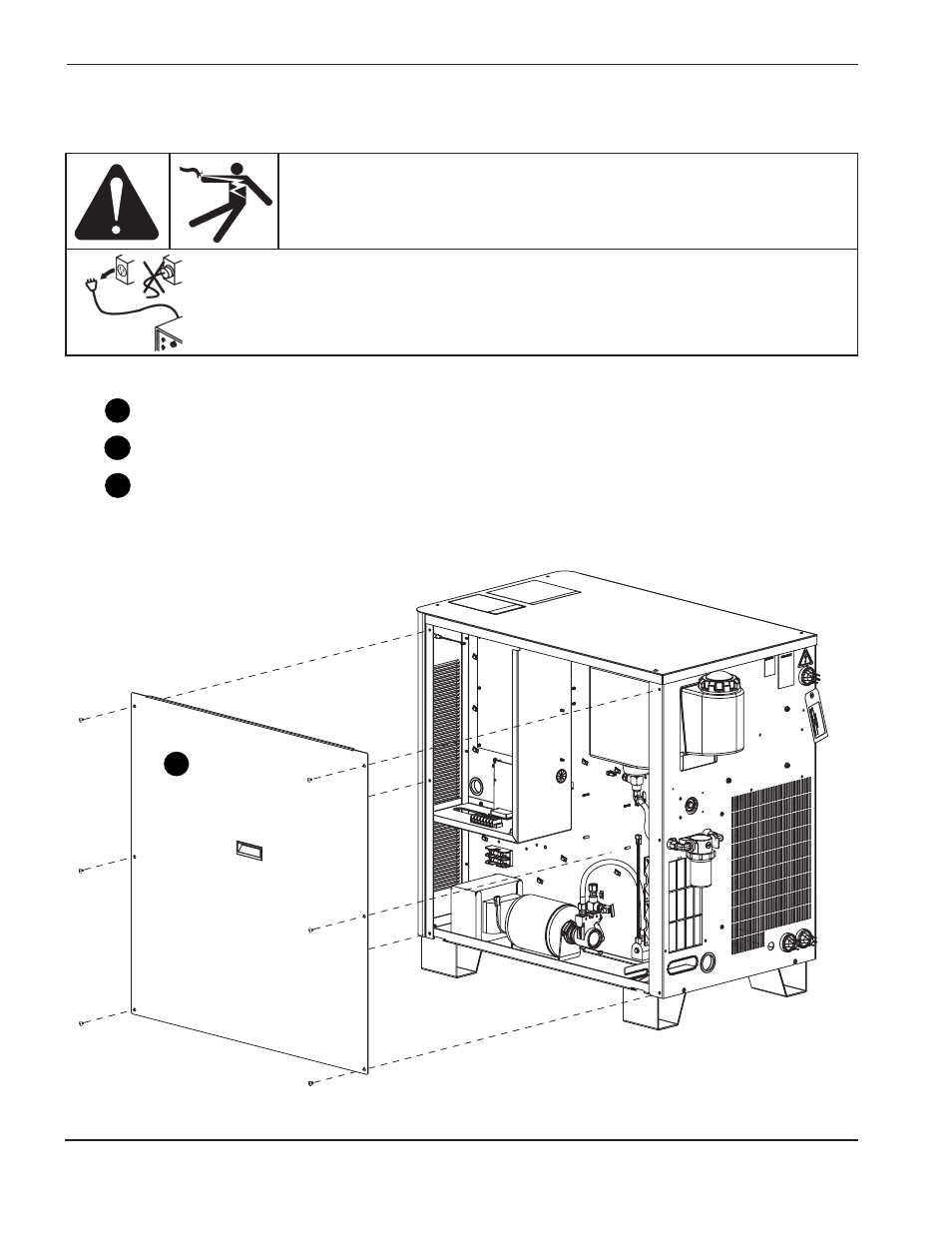

Installazione della scheda di interfaccia plasma per PC sull’alimentatore HPR130
A
Figura 3i-1
Rimozione del coperchio laterale sinistro
