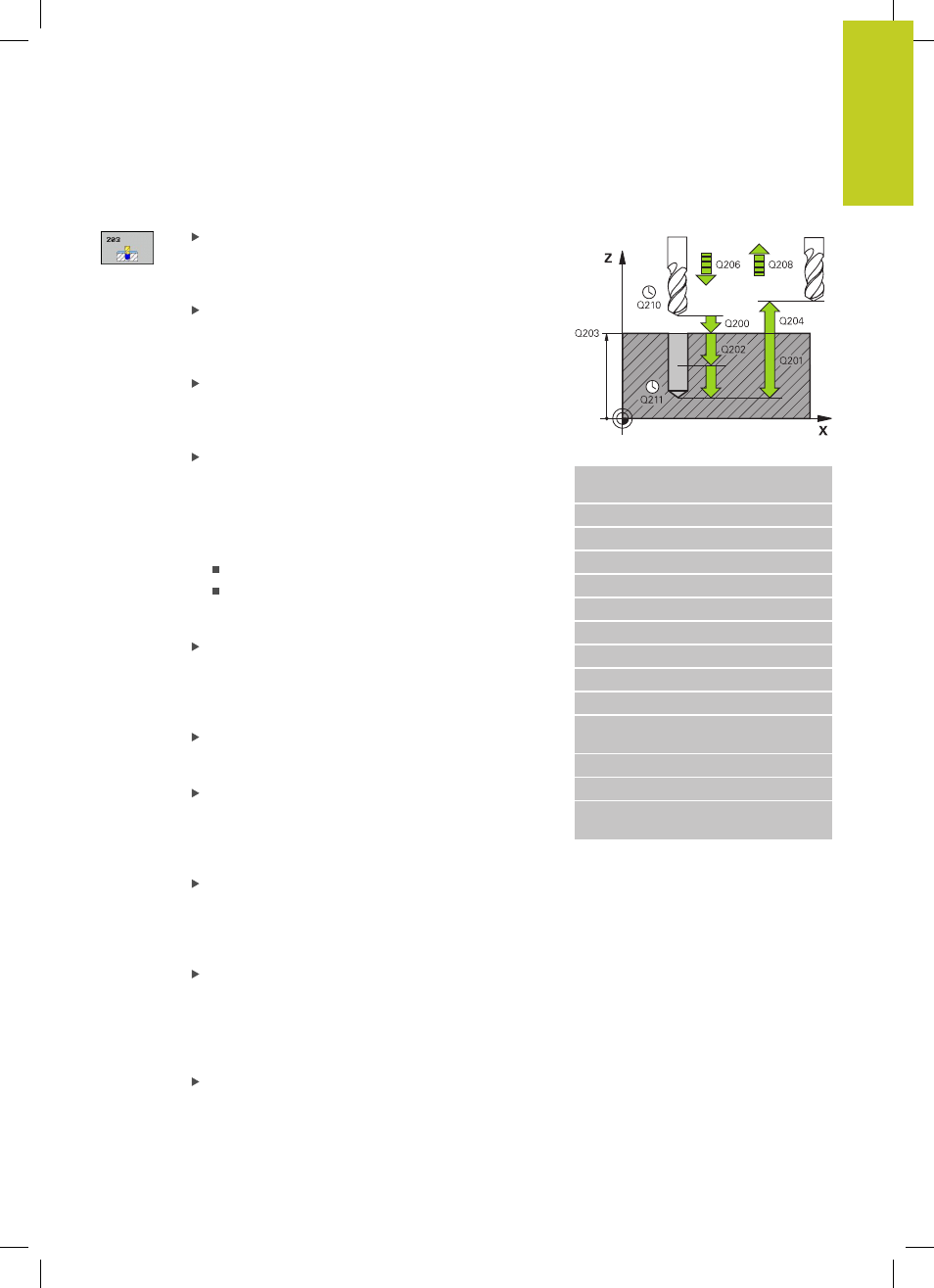

FORATURA UNIVERSALE (ciclo 203, DIN/ISO: G203) 3.6
3
TNC 640 | Manuale utente programmazione di cicli | 10/2013
81
Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(vertice del cono di foratura). Campo di immissione
da -99999,9999 a 99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in mm/
min. Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. Campo di immissione da 0 a
99999,9999. La profondità non deve essere un
multiplo della profondità incremento. Il TNC si porta
in un unico passo fino alla profondità quando:
profondità incremento e profondità sono uguali
la profondità incremento è maggiore della
profondità e contemporaneamente non è definita
una rottura truciolo
TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile si arresta alla distanza di
sicurezza, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli. Campo di immissione da 0 a
3600,0000
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
VALORE DA TOGLIERE Q212 (in valore
incrementale): valore di cui il TNC riduce la
PROFONDITÀ INCREMENTO Q202 dopo ogni
accostamento. Campo di immissione da 0 a
99999,9999
N. ROTT. TRUCIOLI PRIMA INVERS. Q213: numero
delle rotture del truciolo prima che il TNC ritiri
l'utensile dal foro per lo scarico dei trucioli. Per le
rotture truciolo, il TNC riporta indietro l'utensile di
volta in volta del valore di ritorno Q256. Campo di
immissione da 0 a 99999
PROFONDITÀ MINIMA INCREMENTO Q205 (in valore
incrementale): se è stato programmato un valore
da togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205. Campo di immissione da 0 a
99999,9999
Blocchi NC
11 CYCL DEF 203 FORATURA
UNIVERSALE
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+20 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;N. ROTTURA TRUCIOLI
Q205=3 ;MIN. PROF.
INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q208=500 ;AVANZAM. RITORNO
Q256=0.2 ;RITIRO ROTT.
TRUCIOLO
