Cicli SL 7.1
7
TNC 640 | Manuale utente programmazione di cicli | 10/2013
179
Caratteristiche dei cicli di lavorazione
Il TNC posiziona l'utensile prima del ciclo automaticamente alla
DISTANZA DI SICUREZZA
I singoli livelli di profondità vengono fresati senza sollevamento
dell'utensile; le isole vengono contornate lateralmente
Il raggio degli "spigoli interni" è programmabile, l'utensile non si
ferma, si evitano segnature sulla parete (vale per la traiettoria più
esterna durante lo svuotamento e la finitura laterale)
Nella rifinitura laterale il TNC avvicina l'utensile al profilo su una
traiettoria circolare a raccordo tangenziale
Anche nella finitura del fondo il TNC avvicina l'utensile al pezzo su
una traiettoria circolare a raccordo tangenziale (ad es.: asse del
mandrino Z: traiettoria circolare nel piano Z/X)
Il TNC lavora il profilo interamente, rispettivamente con fresatura
concorde e discorde
Le quote per la lavorazione, quali profondità di fresatura, sovrametallo
e distanza di sicurezza, vengono inserite globalmente nel ciclo 20
quali DATI PROFILO.

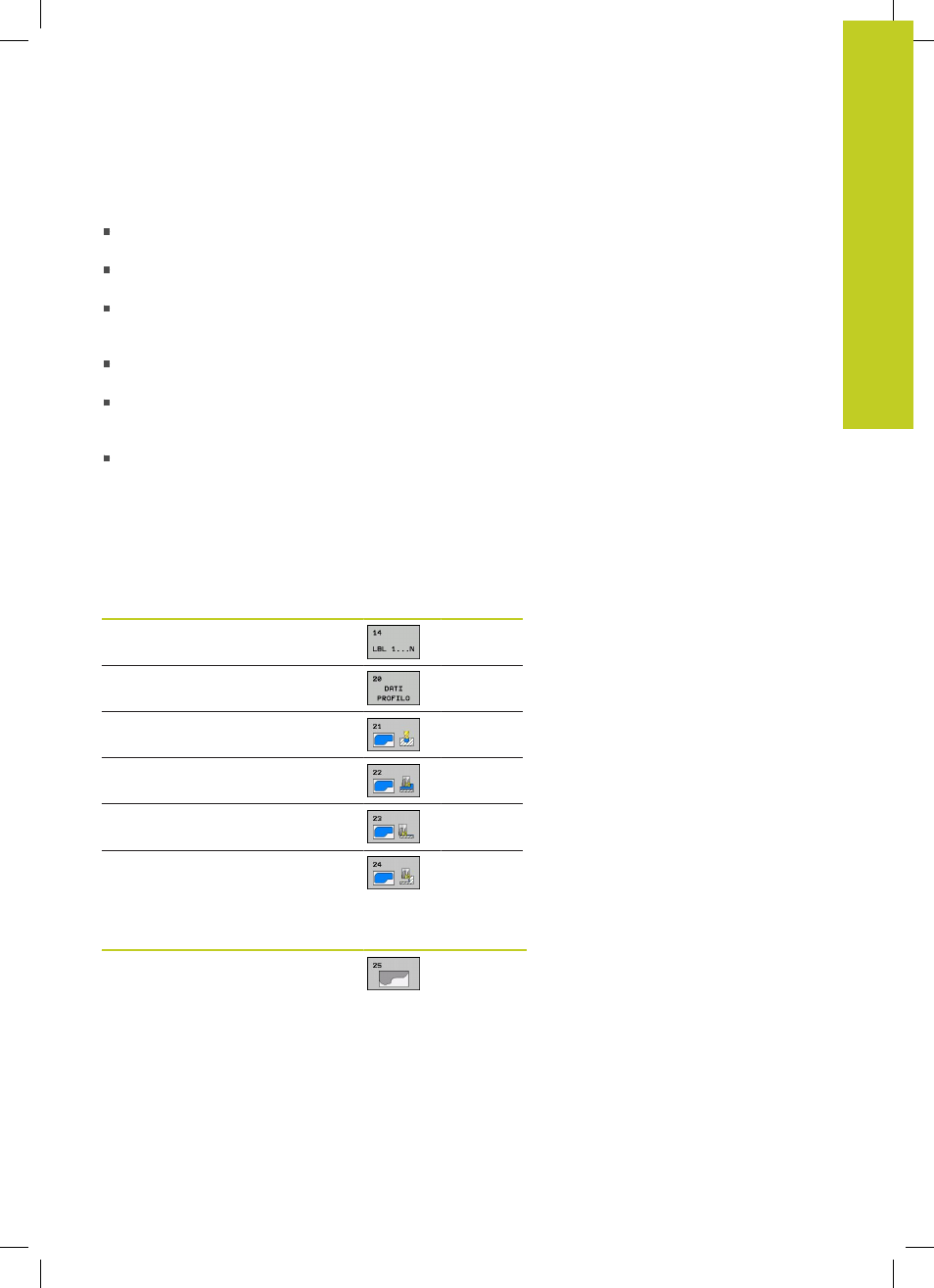

Panoramica
Ciclo Softkey Pagina
14 PROFILO (obbligatorio) 180
20 DATI PROFILO (obbligatorio) 185
21 PREFORATURA (opzionale) 187
22 SVUOTAMENTO (obbligatorio) 189
23 FINITURA FONDO (opzionale) 192
24 FINITURA LATERALE (opzionale) 193
Cicli estesi:
Ciclo Softkey Pagina
25 CONTORNATURA PROFILO 195
