Cicli di tastatura: controllo automatico dei pezzi
17.1 Principi fondamentali
17
478
TNC 640 | Manuale utente programmazione di cicli | 10/2013

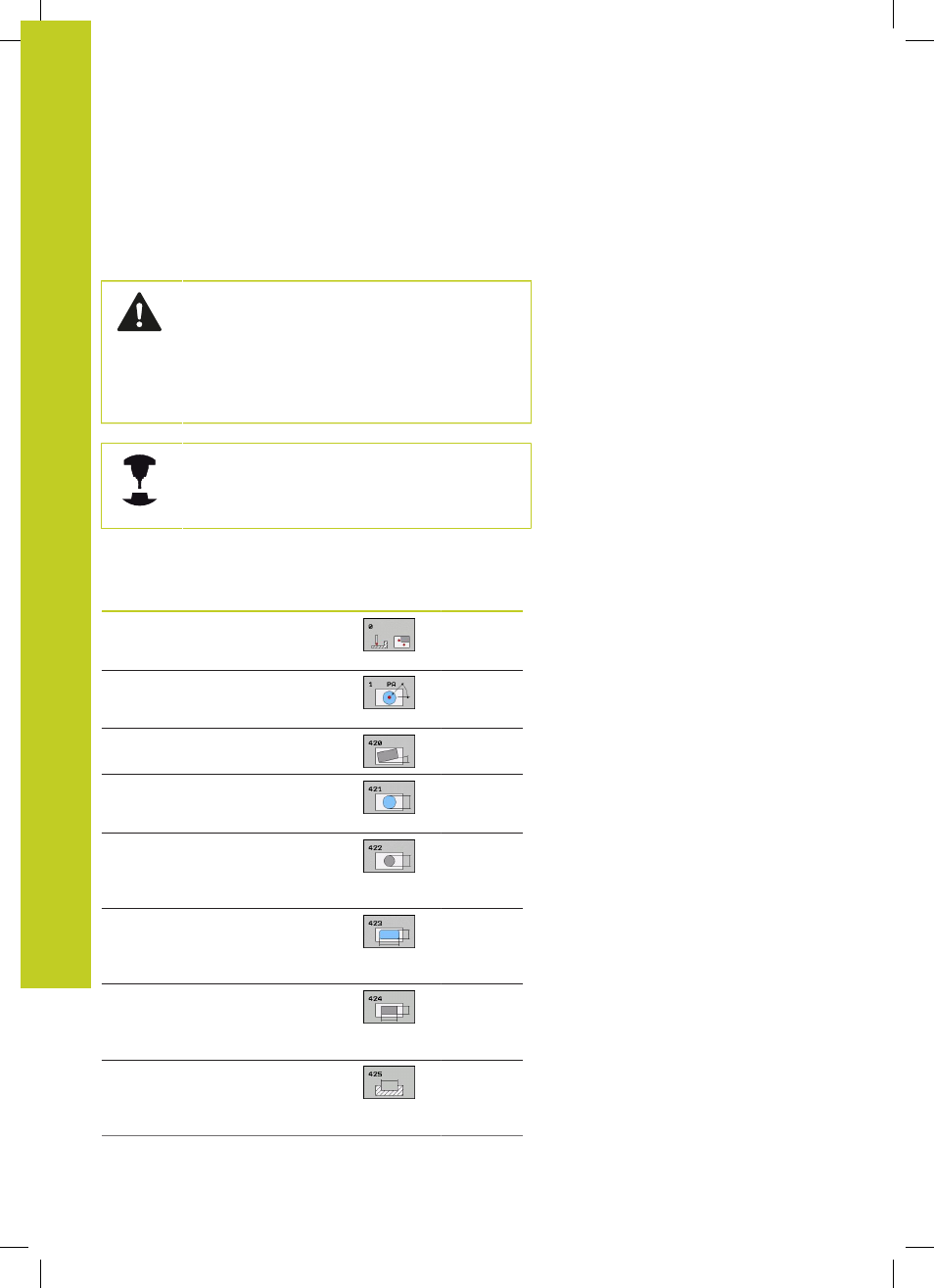

17.1 Principi fondamentali
Panoramica
Per l'esecuzione dei cicli di tastatura, il ciclo 8
SPECULARITÀ, il ciclo 11 FATTORE SCALA e il ciclo
26 FATTORE SCALA PER ASSE non devono essere
attivi.
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di tastatura 3D.
Consultare il manuale della macchina.
Il TNC mette a disposizione 12 cicli per la misurazione automatica
dei pezzi:
Ciclo Softkey Pagina
0 PIANO DI RIF.
Misurazione di una coordinata in un
asse qualsiasi 484
1 PIANO DI RIF. IN COORD. POLARI
Misurazione di un punto, direzione di
tastatura tramite angolo 485
420 MISURAZIONE ANGOLO
Misurazione angoli nel piano di lavoro 486
421 MISURAZIONE FORI
Misurazione posizione e diametro di
fori 489
422 MISURAZIONE CERCHIO
ESTERNO
Misurazione posizione e diametro di
un'isola circolare 492
423 MISURAZIONE RETTANGOLO
INTERNO
Misurazione posizione, lunghezza e
larghezza di tasche rettangolari 495
424 MISURAZIONE RETTANGOLO
ESTERNO
Misurazione posizione, lunghezza e
larghezza di isole rettangolari 498
425 MISURAZIONE LARGHEZZA
INTERNA
(2º livello softkey) Misurazione
interna larghezza scanalatura 501
