Cicli: conversioni di coordinate
11.5 SPECULARITÀ (ciclo 8, DIN/ISO: G28)
11
256
TNC 640 | Manuale utente programmazione di cicli | 10/2013
11.5 SPECULARITÀ (ciclo 8, DIN/ISO: G28)
Attivazione

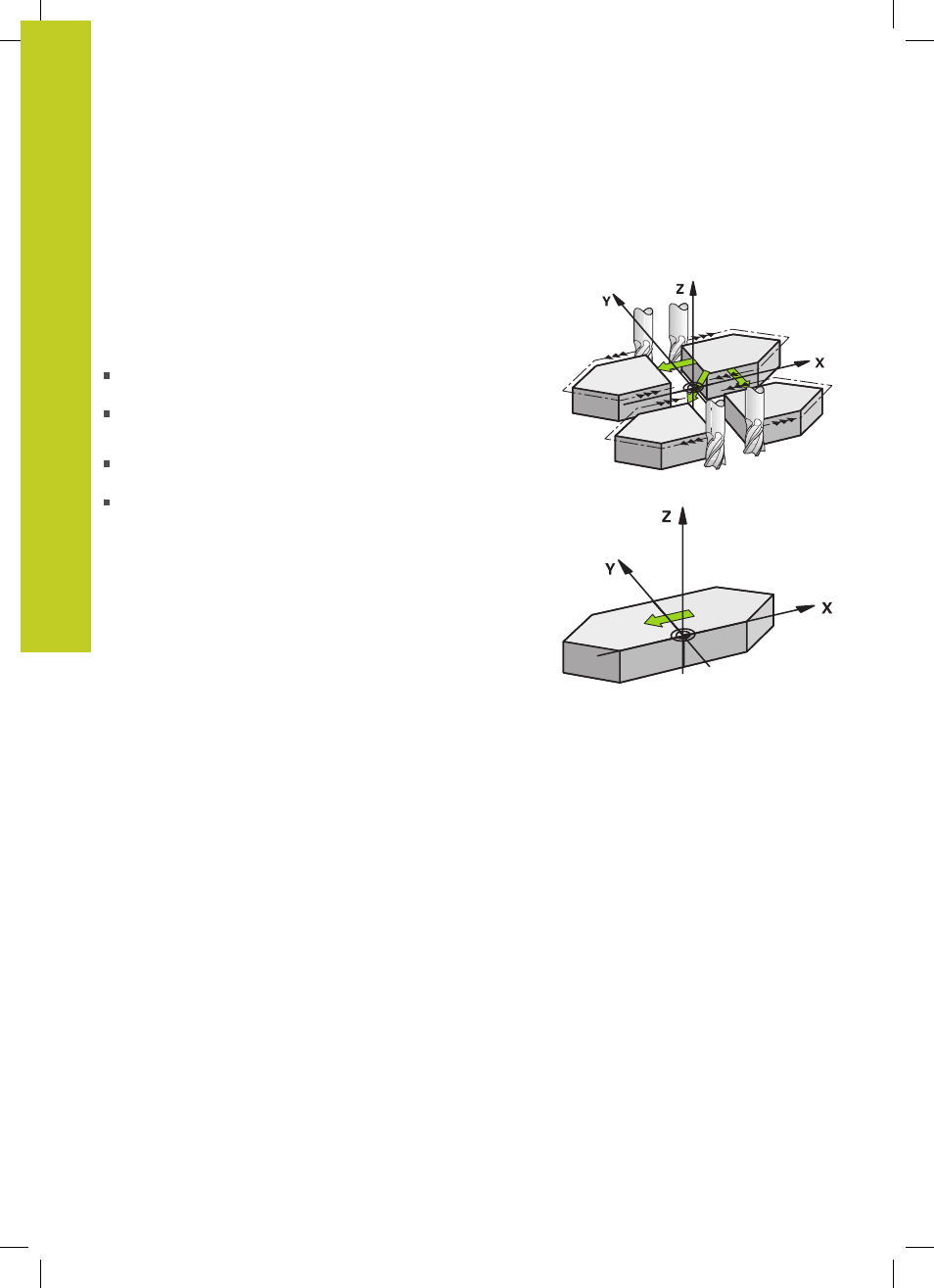

Con questo ciclo il TNC consente l'esecuzione speculare di una
lavorazione nel piano di lavoro.
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza
gli assi speculari attivi nella visualizzazione di stato supplementare.
Ribaltando un solo asse, cambia il senso di rotazione
dell'utensile. Questo non vale per i cicli SL.
Ribaltando due assi, il senso di rotazione rimane invariato.
Il risultato della specularità dipende dalla posizione dell'origine:
l'origine si trova sul profilo da ribaltare: l'elemento viene ribaltato
direttamente intorno all'origine;
l'origine si trova all'esterno del profilo da ribaltare: l'elemento
verrà anche spostato.
Annullamento
Riprogrammare il ciclo SPECULARITÀ inserendo NO ENT.
