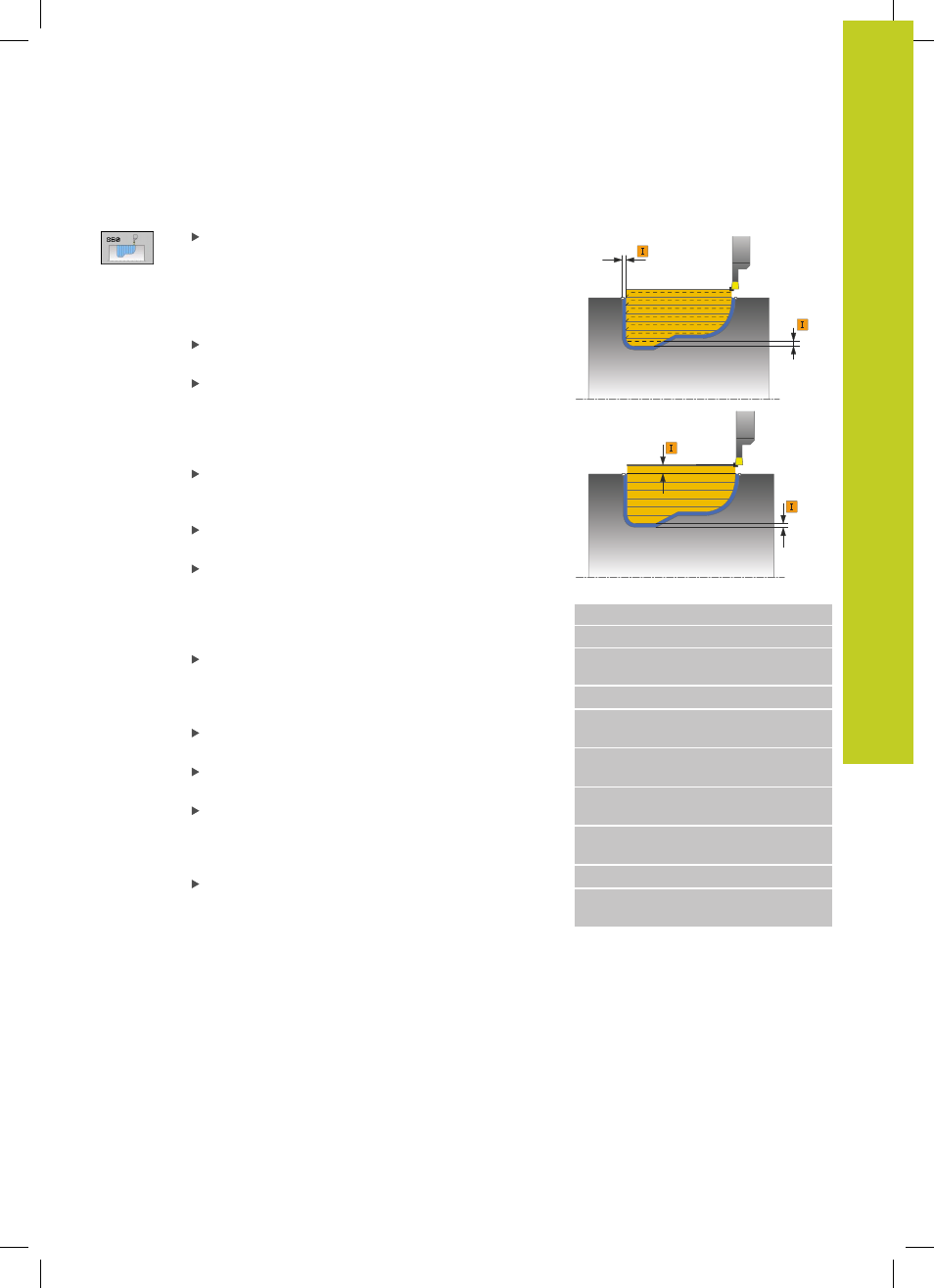

HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manuale (Pagina 343)

TRONCATURA-TORNITURA PROFILO RADIALE
(ciclo 840, DIN/ISO: G840)
13.18
13
TNC 640 | Manuale utente programmazione di cicli | 10/2013
343
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460: parametro riservato,
attualmente inattivo
AVANZAMENTO SGROSSATURA Q478: velocità di
avanzamento durante la sgrossatura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
DIAMETRO SOVRAMETALLO Q483 (in valore
incrementale): sovrametallo sul diametro del profilo
definito
SOVRAMETALLO Z Q484 (in valore incrementale):
sovrametallo sul profilo definito in direzione assiale
AVANZAMENTO FINITURA Q505: velocità di
avanzamento durante la finitura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
LIMITAZIONE DI TAGLIO Q479: attivazione della
limitazione di lavorazione:
0 : nessuna limitazione di lavorazione attiva
1 : limitazione di lavorazione (
Q480/Q482)
VALORE LIMITE DIAMETRO Q480: coordinata X della
limitazione del profilo (indicazione del diametro)
VALORE LIMITE Z Q482: valore Z della limitazione
del profilo
PROFONDITÀ DI TAGLIO MAX Q463: incremento
massimo (indicazione del raggio) in direzione radiale.
L'incremento viene ripartito in modo uniforme per
evitare passate di finitura.
DIREZIONE DI LAVORAZIONE Q507: direzione
lavorazione:
0 : bidirezionale (in entrambe le direzioni)
1 : unidirezionale (in direzione del profilo)
Q460
Q484
Ø Q483
Q463
Blocchi NC
9 CYCL DEF 14.0 PROFILO
10 CYCL DEF 14.1 LABEL PROFILO 2
11 CYCL DEF 840 TRON.-TORN. PROF.
RAD.
Q215=+0 ;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI
SICUREZZA
Q478=+0.3 ;AVANZAMENTO
SGROSSATURA
Q488=+0 ;AVANZAMENTO
ENTRATA
Q483=+0.4 ;SOVRAMETALLO
DIAMETRO
Q484=+0.2 ;SOVRAMETALLO Z
Q505=+0.2 ;AVANZAMENTO
FINITURA
