MISURAZIONE PIANO (ciclo 431, DIN/ISO: G431) 17.13
17
TNC 640 | Manuale utente programmazione di cicli | 10/2013
515
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Affinché il TNC possa calcolare i valori angolari, i tre
punti da tastare non devono trovarsi su una retta.
Nei parametri Q170 - Q172 vengono memorizzati
gli angoli solidi che sono richiesti per la funzione
Rotazione piano di lavoro. Mediante i primi due
punti misurati, si determina l'allineamento dell'asse
principale durante la rotazione del piano di lavoro.
Il terzo punto di misura determina la direzione
dell'asse utensile. Definire il terzo punto di misura
in direzione dell'asse Y positivo, in modo che l'asse
utensile sia correttamente disposto nel sistema di
coordinate destrorso.

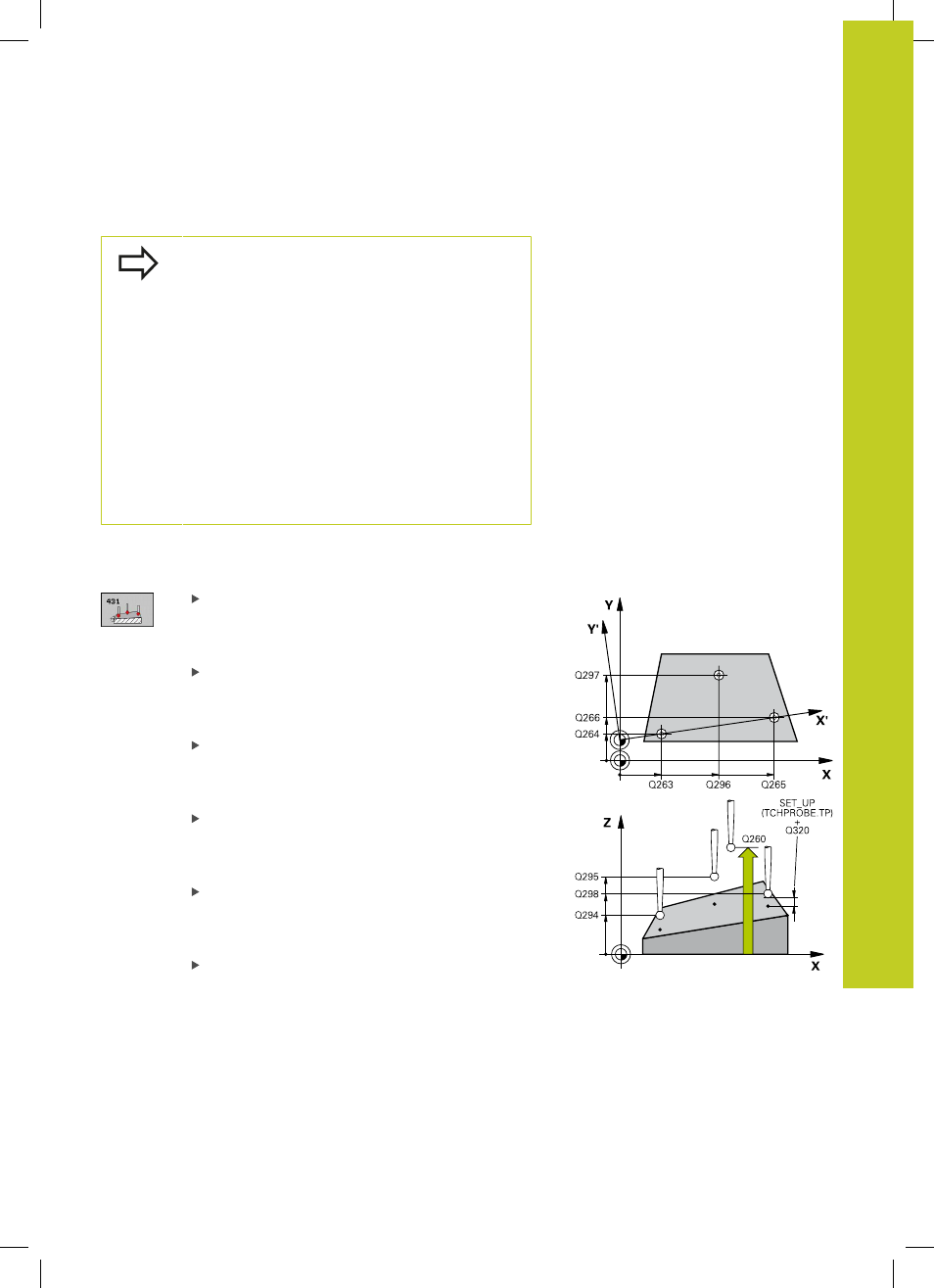

Parametri ciclo
1º PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
2º PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2º PUNTO MIS. 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2º PUNTO MIS. 3º ASSE Q295 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
del tastatore. Campo di immissione da -99999,9999
a 99999,9999
