MASCHIATURA CON ROTTURA TRUCIOLO (ciclo 209, DIN/ISO:
G209)
4.4
4
TNC 640 | Manuale utente programmazione di cicli | 10/2013
111

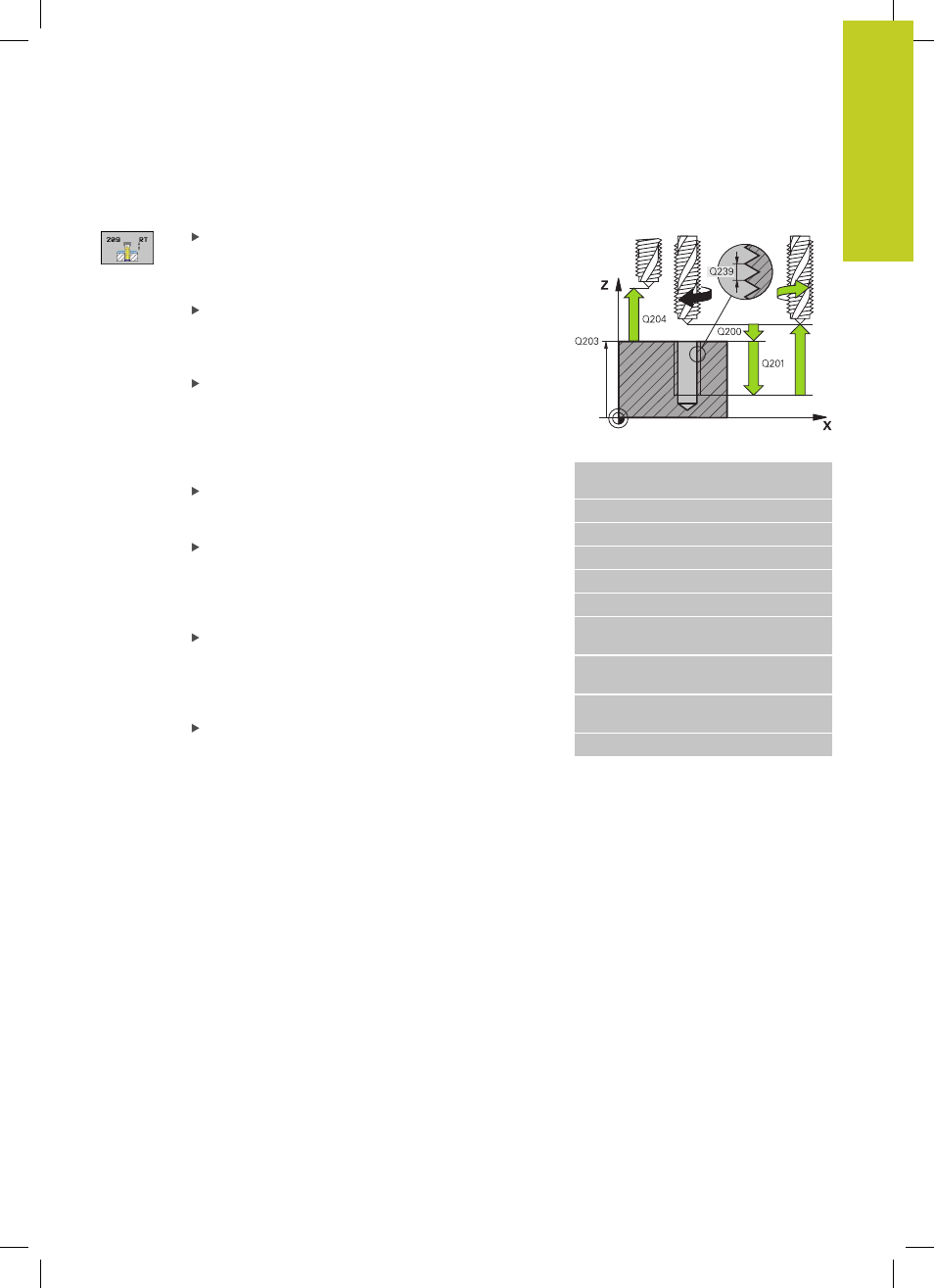

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
PASSO FILETTATURA Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa Campo di immissione da
-99,9999 a 99,9999
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
PROF. INCREM. ROTTURA TRUCIOLO Q257 (in
valore incrementale): accostamento dopo il quale
il TNC esegue una rottura truciolo. Nessuna rottura
truciolo con impostazione 0. Campo di immissione
da 0 a 99999,9999
RITIRO PER ROTTURA TRUCIOLO Q256: il TNC
moltiplica il passo Q239 con il valore impostato e,
alla rottura del truciolo, ritira l'utensile per il valore
calcolato. Se si introduce Q256 = 0 il TNC estrae
l'utensile completamente per scaricare il truciolo,
portandolo alla distanza di sicurezza. Campo di
immissione da 0,1000 a 99999,9999
Blocchi NC
26 CYCL DEF 209 MASCH.
ROTT.TRUCIOLO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q257=5 ;PROF. ROTT.
TRUCIOLO
Q256=+25 ;RITIRO ROTT.
TRUCIOLO
Q336=50 ;ANGOLO PER
MANDRINO
Q403=1.5 ;FATTORE NUM. GIRI
