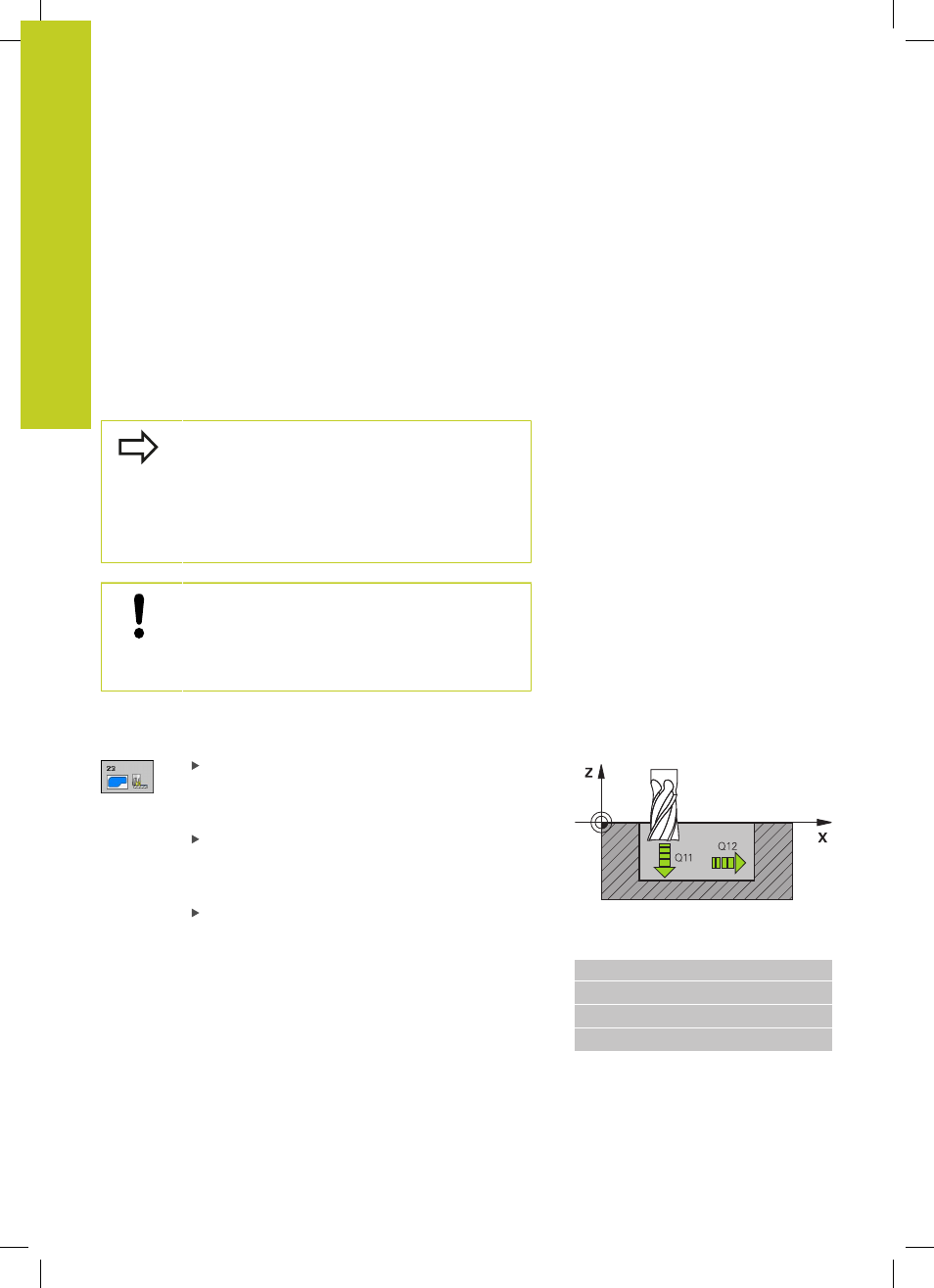

Cicli di lavorazione: profilo tasca
7.7 FINITURA FONDO (ciclo 23, DIN/ISO: G123)
7
192
TNC 640 | Manuale utente programmazione di cicli | 10/2013
7.7 FINITURA FONDO (ciclo 23, DIN/ISO:
G123)
Esecuzione del ciclo
Il TNC porta l'utensile su un cerchio tangenziale verticale sulla
superficie da fresare, se c'è spazio sufficiente. Se lo spazio è
ristretto, il TNC porta verticalmente l'utensile in profondità, per
eliminare il sovrametallo rimasto dalla sgrossatura.
Per la programmazione
Il punto di partenza per la finitura del fondo viene
determinato automaticamente dal TNC. e dipende
dalle condizioni di spazio nella tasca.
Il raggio di approccio per il posizionamento alla
profondità finale è definito internamente ed è
indipendente dall'angolo di penetrazione massima
dell'utensile.
Attenzione Pericolo di collisione!
Dopo l'esecuzione di un ciclo SL è necessario
programmare il movimento di traslazione nel
piano di lavoro con due coordinate, ad es.
L X+80 Y+0 R0 FMAX.
Parametri ciclo
AVANZAMENTO INCREMENTO Q11: velocità di
spostamento dell'utensile durante la penetrazione in
mm/min. Campo di immissione da 0 a 99999,9999,
in alternativa
FAUTO, FU, FZ
AVANZAMENTO FRESATURA Q12: velocità di
spostamento nel piano di lavoro. Campo di
immissione da 0 a 99999,9999, in alternativa
FAUTO, FU, FZ
AVANZAMENTO RITORNO Q208: velocità di
spostamento dell'utensile durante l'uscita dopo la
lavorazione in mm/min. Impostando Q208=0, il TNC
estrae l'utensile con avanzamento Q12. Campo di
immissione da 0 a 99999,9999, in alternativa
FMAX,
FAUTO
Blocchi NC
60 CYCL DEF 23 FINITURA FONDO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. PER SVUOT.
Q208=9999 ;AVANZAM. RITORNO
