Cicli di lavorazione: foratura
3.2 CENTRINATURA (ciclo 240, DIN/ISO: G240)
3
72
TNC 640 | Manuale utente programmazione di cicli | 10/2013

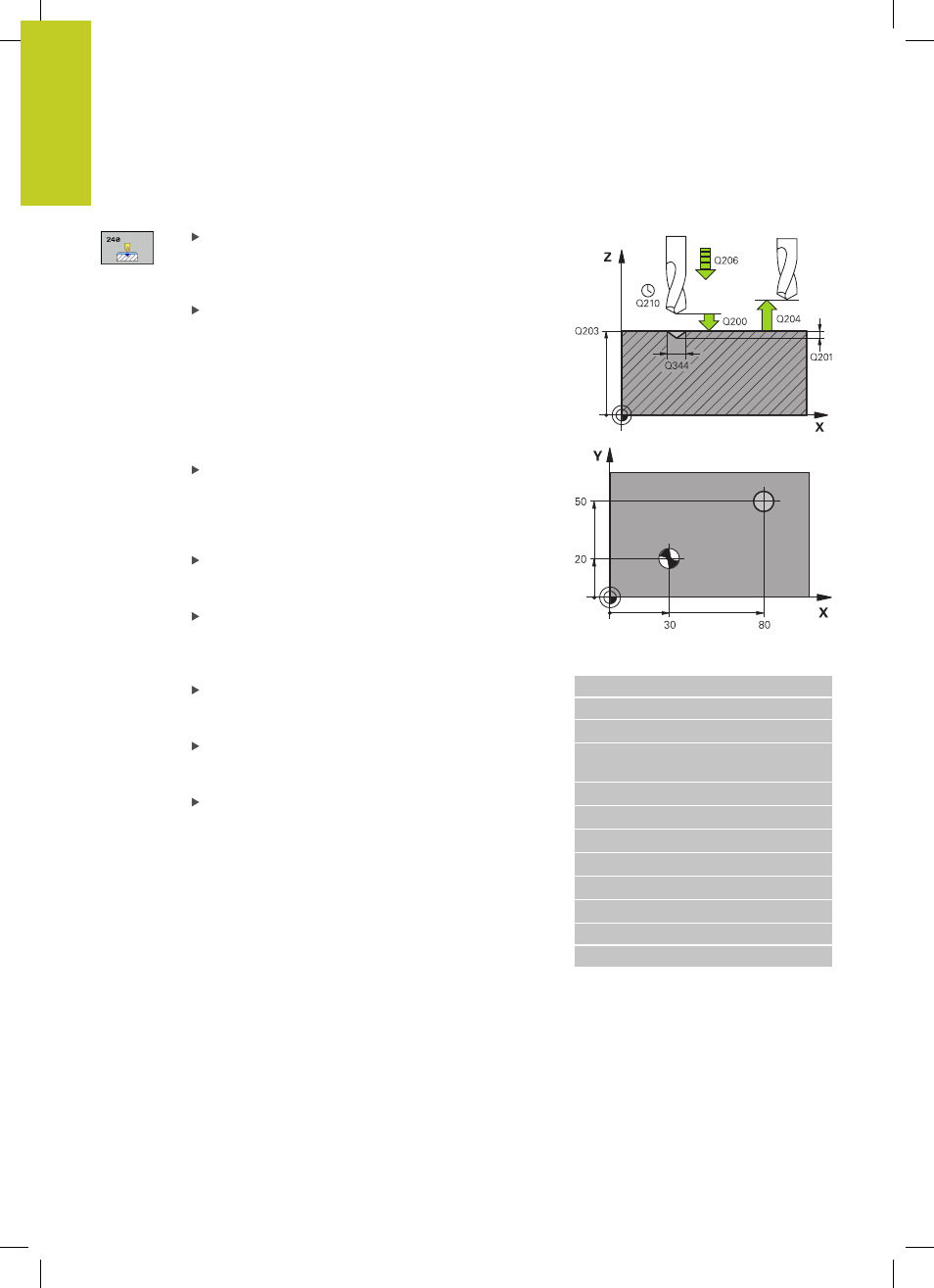

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo; inserire un valore positivo.
Campo di immissione da 0 a 99999,9999
SELEZ. DIAMETRO/PROFONDITÀ (0/1) Q343:
selezione se la centrinatura deve essere eseguita
al diametro inserito o alla profondità inserita. Se
la centrinatura deve essere eseguita al diametro
inserito, si deve definire l'angolo di affilatura
dell'utensile nella colonna
T-ANGLE della tabella
utensili TOOL.T.
0 : centrinatura alla profondità inserita
1 : centrinatura al diametro inserito
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo di
centrinatura (vertice del cono di centrinatura). Attivo
solo se è definito Q343=0. Campo di immissione da
-99999,9999 a 99999,9999
DIAMETRO (SEGNO) Q344: diametro di centrinatura.
Attivo solo se è definito Q343=1. Campo di
immissione da -99999,9999 a 99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la centrinatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
Blocchi NC
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRINATURA
Q200=2 ;DISTANZA SICUREZZA
Q343=1 ;SELEZIONE DIAM./
PROF.
Q201=+0 ;PROFONDITÀ
Q344=-9 ;DIAMETRO
Q206=250 ;AVANZ. INCREMENTO
Q211=0.1 ;TEMPO ATTESA SOTTO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2° DIST. DI SICUREZZA
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
