Cicli di lavorazione: spianatura
10.5 Esempi di programmazione
10
246
TNC 640 | Manuale utente programmazione di cicli | 10/2013
10.5 Esempi di programmazione

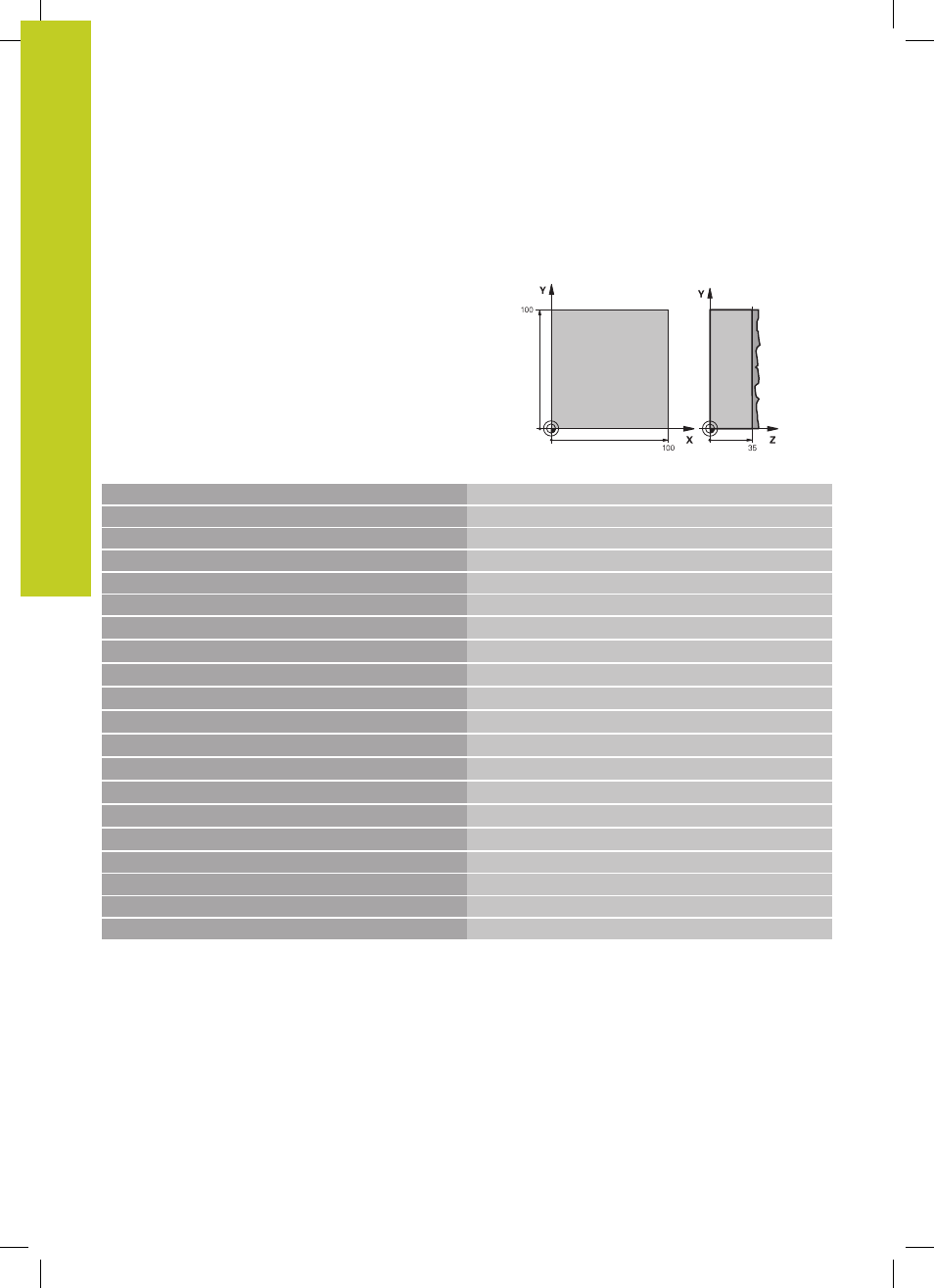

Esempio: spianatura
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL CALL 1 Z S3500
Chiamata utensile
4 L Z+250 R0 FMAX
Disimpegno utensile
5 CYCL DEF 230 SPIANATURA Definizione del ciclo "Spianatura"
Q225=+0 ;PUNTO PART. 1° ASSE
Q226=+0 ;PUNTO PART. 2° ASSE
Q227=+35 ;PUNTO PART. 3° ASSE
Q218=100 ;LUNGHEZZA 1º LATO
Q219=100 ;LUNGHEZZA 2º LATO
Q240=25 ;NUMERO PASSATE
Q206=250 ;AVANZ. INCREMENTO
Q207=400 ;AVANZAM. FRESATURA
Q209=150 ;AVANZ. DIAGONALE
Q200=2 ;DISTANZA SICUREZZA
6 L X+-25 Y+0 R0 FMAX M3
Preposizionamento vicino al punto di partenza
7 CYCL CALL Chiamata ciclo
8 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
9 END PGM C230 MM
