12.6 SCRITTURA (ciclo 225, DIN/ISO: G225)
12
280
TNC 640 | Manuale utente programmazione di cicli | 10/2013
12.6 SCRITTURA (ciclo 225, DIN/ISO: G225)
Esecuzione del ciclo

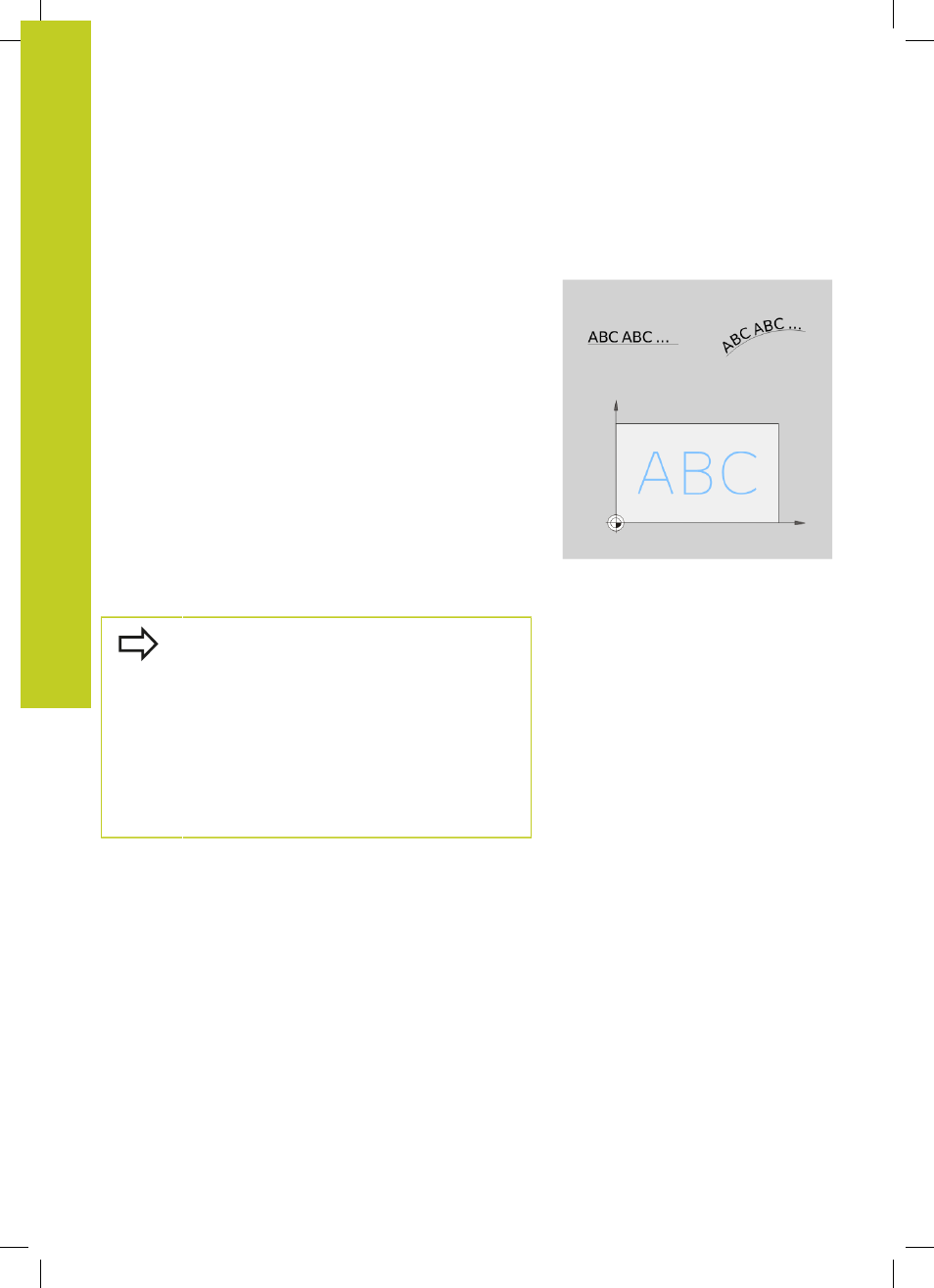

Questo ciclo consente di incidere testi su una superficie piana del
pezzo. I testi possono essere disposti lungo una retta o su un arco.
1 Il TNC si posiziona nel piano di lavoro sul punto di partenza del
primo carattere.
2 L'utensile penetra in perpendicolare sul fondo di incisione e
fresa il carattere. I necessari movimenti di sollevamento tra i
caratteri vengono eseguiti dal TNC a distanza di sicurezza. Alla
fine del carattere l'utensile si trova sulla superficie a distanza di
sicurezza.
3 Questa procedura si ripete per tutti i caratteri da incidere.
4 Alla fine il TNC posiziona l'utensile alla 2ª distanza di sicurezza.
Per la programmazione
Il segno del parametro ciclo Profondità determina
la direzione della lavorazione. Se si programma
Profondità = 0 il TNC non esegue il ciclo.
Se il testo va inciso su una retta ( Q516=0), alla
chiamata ciclo la posizione dell'utensile determina il
punto di partenza del primo carattere.
Se il testo va inciso su un arco (
Q516=1), alla
chiamata ciclo la posizione dell'utensile determina il
centro del cerchio.
Il testo di incisione può essere trasmesso anche
come variabile stringa (
QS).
