HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manuale (Pagina 412)

Cicli di tastatura: definizione automatica delle posizioni inclinate del
pezzo
15.5 ROTAZIONE BASE tramite asse rotativo (ciclo 403, DIN/ISO: G403)
15
412
TNC 640 | Manuale utente programmazione di cicli | 10/2013

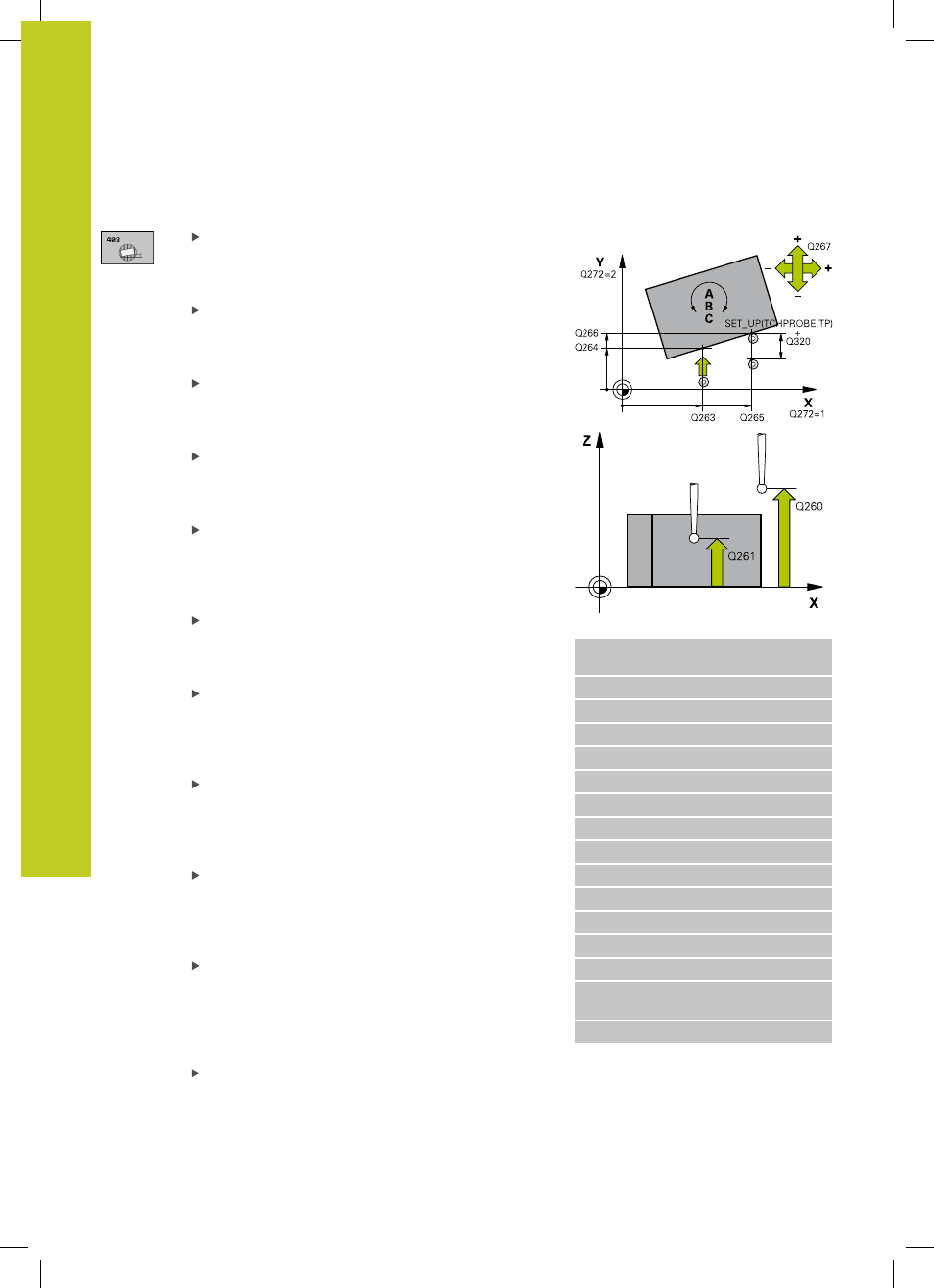

Parametri ciclo
1º PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2º PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2º PUNTO MIS. 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
ASSE MIS. (da 1 a 3: 1=ASSE PRINCIPALE) Q272:
asse in cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
3 : asse del tastatore = asse di misura
DIREZ. ATTRAVERS. 1 Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1 : direzione di spostamento negativa
+1 : direzione di spostamento positiva
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
ASSE PER MOVIMENTO COMPENSAZ. Q312:
definizione dell'asse rotativo con il quale il TNC deve
compensare la posizione inclinata misurata:
4 : compensazione posiz. inclinata con asse di rot. A
5 : compensazione posiz. inclinata con asse di rot. B
6 : compensazione posiz. inclinata con asse di rot. C
Blocchi NC
5 TCH PROBE 403 ROT SU ASSE
ROTATIVO
Q263=+0 ;1º PUNTO 1º ASSE
Q264=+0 ;1º PUNTO 2º ASSE
Q265=+20 ;2º PUNTO 1º ASSE
Q266=+30 ;2º PUNTO 2º ASSE
Q272=1 ;ASSE MISURATO
Q267=-1 ;DIREZIONE ATTRAVERS.
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q312=6 ;ASSE DI COMPENSAZ.
Q337=0 ;SETTARE ZERO
Q305=1 ;NUMERO SU TABELLA
Q303=+1 ;TRASF. VALORE
MISURA
Q380=+90 ;ANGOLO DI RIFERIM.
