Cicli di lavorazione: foratura
3.3 FORATURA (ciclo 200)
3
74
TNC 640 | Manuale utente programmazione di cicli | 10/2013

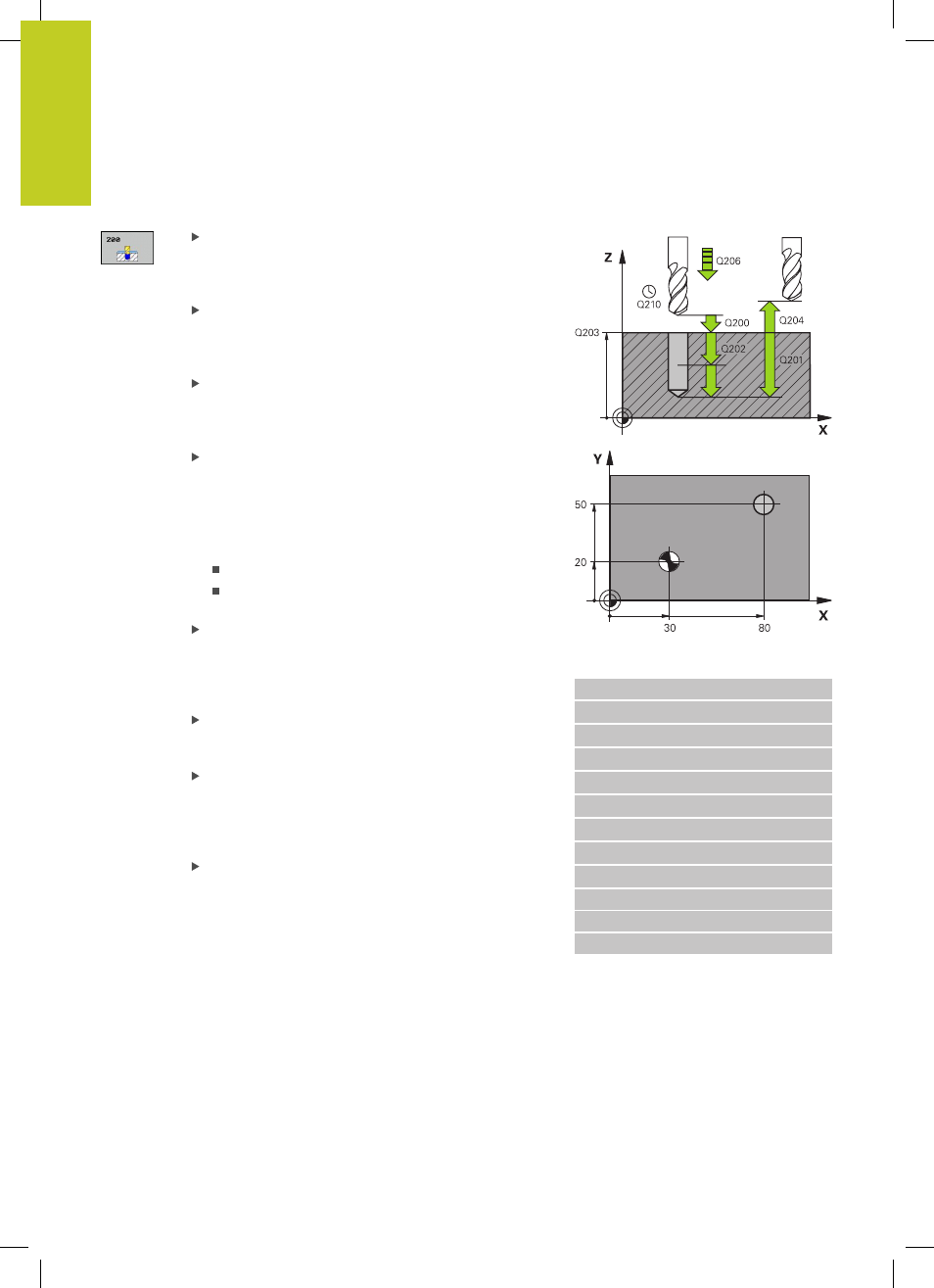

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo; inserire un valore positivo.
Campo di immissione da 0 a 99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(vertice del cono di foratura). Campo di immissione
da -99999,9999 a 99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in mm/
min. Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. Campo di immissione da 0 a
99999,9999. La profondità non deve essere un
multiplo della profondità incremento. Il TNC si porta
in un unico passo fino alla profondità quando:
profondità incremento e profondità sono uguali
la profondità incremento è maggiore della
profondità
TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile si arresta alla distanza di
sicurezza, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli. Campo di immissione da 0 a
3600,0000
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
Blocchi NC
11 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2° DIST. DI SICUREZZA
Q211=0.1 ;TEMPO ATTESA SOTTO
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
