Pagina 51: Lavorare con i cicli di lavorazione 2.1
Lavorare con i cicli di lavorazione
2.1
2
TNC 640 | Manuale utente programmazione di cicli | 10/2013
51

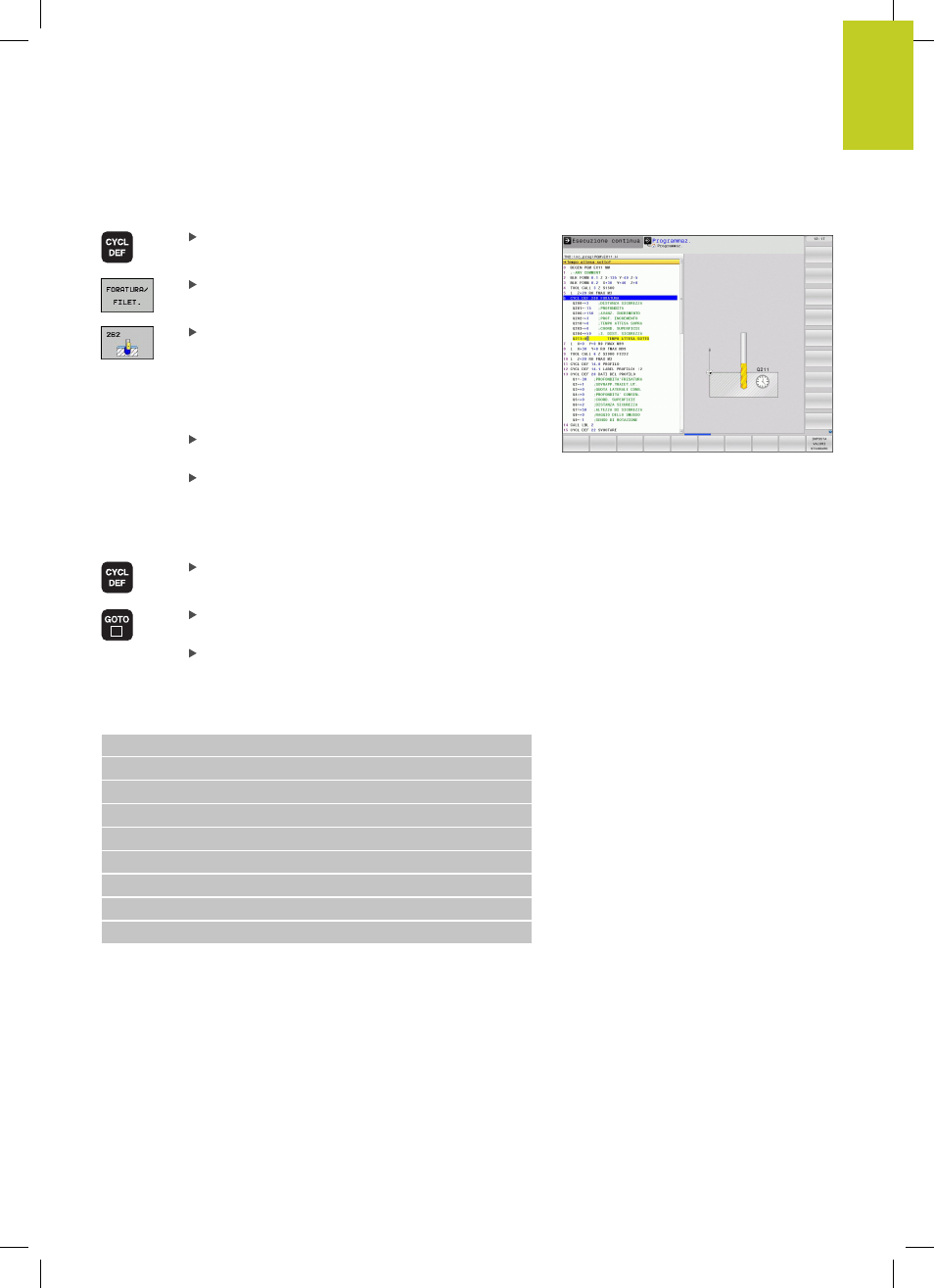

Definizione dei cicli tramite softkey
Il livello softkey visualizza i vari gruppi di cicli
Selezionare un gruppo di cicli, ad es. i cicli di
foratura
Selezionare il ciclo, ad es. FRESATURA DI
FILETTATURE. Il TNC apre un dialogo e chiede tutti
i valori da inserire; contemporaneamente visualizza
nella metà destra dello schermo una grafica, nella
quale i parametri da inserire sono evidenziati su un
campo chiaro
Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
Quando tutti i dati necessari saranno inseriti, il
TNC terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
Il livello softkey visualizza i vari gruppi di cicli
Il TNC apre la finestra di selezione smartSelect con
la panoramica dei cicli
Selezionare con i tasti cursore o con il mouse il
ciclo desiderato. A questo punto il TNC apre il
dialogo del ciclo come descritto in precedenza
Blocchi esemplificativi NC
7 CYCL DEF 200 FORATURA
Q200=2
;DISTANZA SICUREZZA
Q201=3
;PROFONDITÀ
Q206=150
;AVANZ. INCREMENTO
Q202=5
;PROF. INCREMENTO
Q210=0
;TEMPO ATTESA SOPRA
Q203=+0
;COORD. SUPERFICIE
Q204=50
;2° DIST. DI SICUREZZA
Q211=0.25
;TEMPO ATTESA SOTTO
