Cicli di tastatura: funzioni speciali
18.7 CALIBRAZIONE RAGGIO INTERNO TS (ciclo 462, DIN/ISO: G462)
18
530
TNC 640 | Manuale utente programmazione di cicli | 10/2013
18.7 CALIBRAZIONE RAGGIO INTERNO TS
(ciclo 462, DIN/ISO: G462)

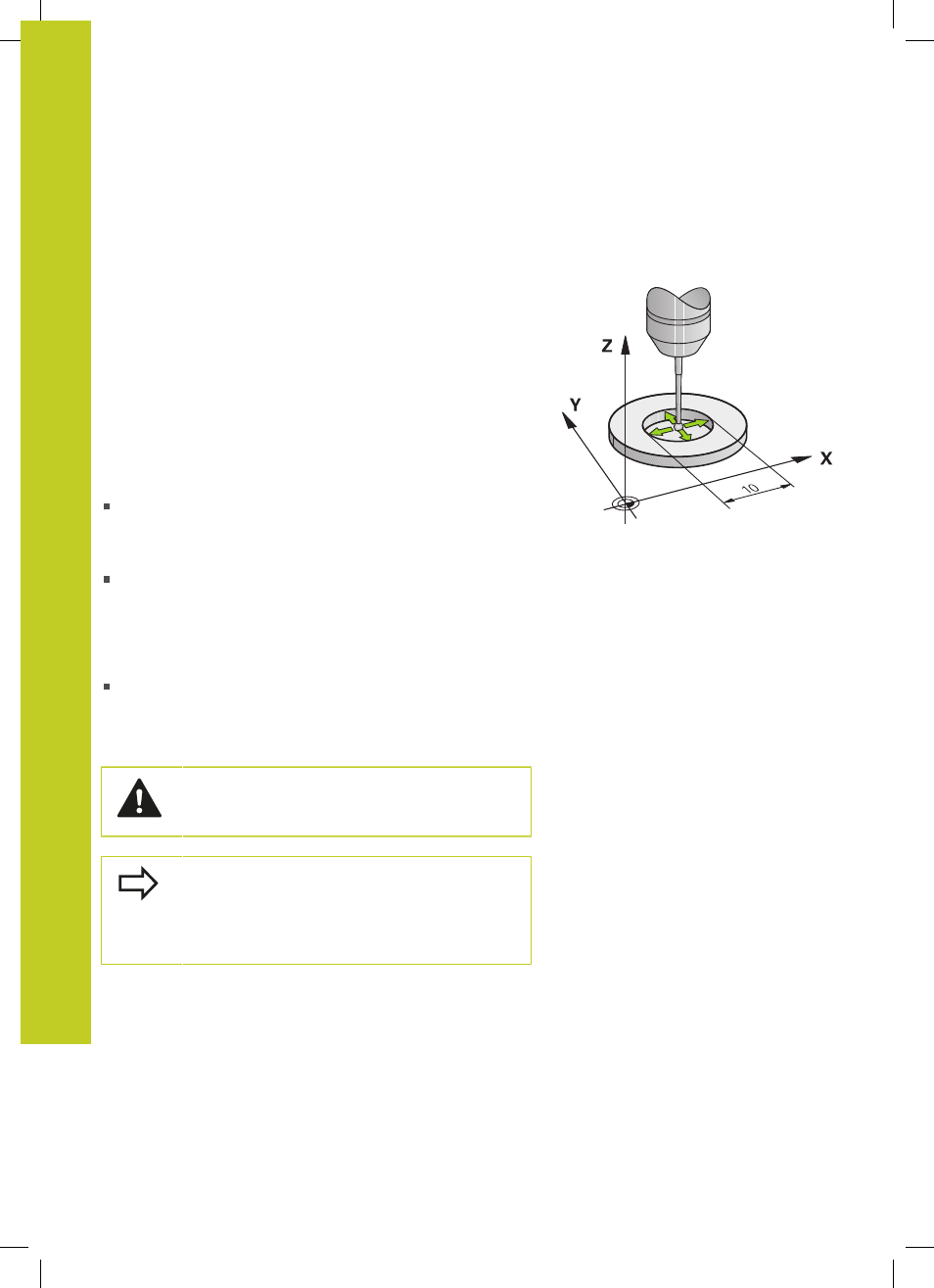

Esecuzione del ciclo
Prima di avviare il ciclo di calibrazione, il sistema di tastatura
deve essere preposizionato al centro dell'anello di calibrazione e
all'altezza di misura desiderata.
Per la calibrazione del raggio della sfera il TNC esegue una routine
di tastatura automatica. Nella prima passata il TNC determina
il centro dell'anello di calibrazione o del perno (misurazione
approssimativa) e posiziona il tastatore al centro. Quindi
nell'operazione di calibrazione vera e propria (misurazione precisa)
viene determinato il raggio della sfera. Se è possibile eseguire
una misurazione a ribaltamento con il tastatore, l'offset viene
determinato in una passata.
L'orientamento del tastatore determina la routine di calibrazione:
Nessun orientamento possibile oppure orientamento possibile
soltanto in una direzione: il TNC esegue una misurazione
grossolana e una di precisione e determina il raggio attivo della
sfera (colonna R in tool.t)
Orientamento possibile in due direzioni (ad es. tastatori via cavo
di HEIDENHAIN): il TNC esegue una misurazione grossolana
e una di precisione, ruota il tastatore di 180° ed esegue
altre quattro routine di tastatura. Mediante la misurazione a
ribaltamento viene determinato oltre al raggio anche l'offset
(CAL_OF in tchprobe.tp).
Qualsiasi orientamento possibile (ad es. tastatori a infrarossi
di HEIDENHAIN): Routine di tastatura: vedere "Orientamento
possibile in due direzioni"
Per la programmazione
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
È possibile determinare l'offset soltanto con il
tastatore idoneo.
