Cicli di tastatura: rilevamento automatico delle origini
16.8 ORIGINE SU SPIGOLO ESTERNO (ciclo 414, DIN/ISO: G414)
16
452
TNC 640 | Manuale utente programmazione di cicli | 10/2013
Per la programmazione
Attenzione Pericolo di collisione!
Se si imposta un'origine con il ciclo di tastatura
(Q303 = 0) e si impiega anche la tastatura con
asse TS (Q381 = 1), non deve essere attiva alcuna
conversione delle coordinate.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC misura la prima retta sempre in direzione
dell'asse secondario del piano di lavoro.

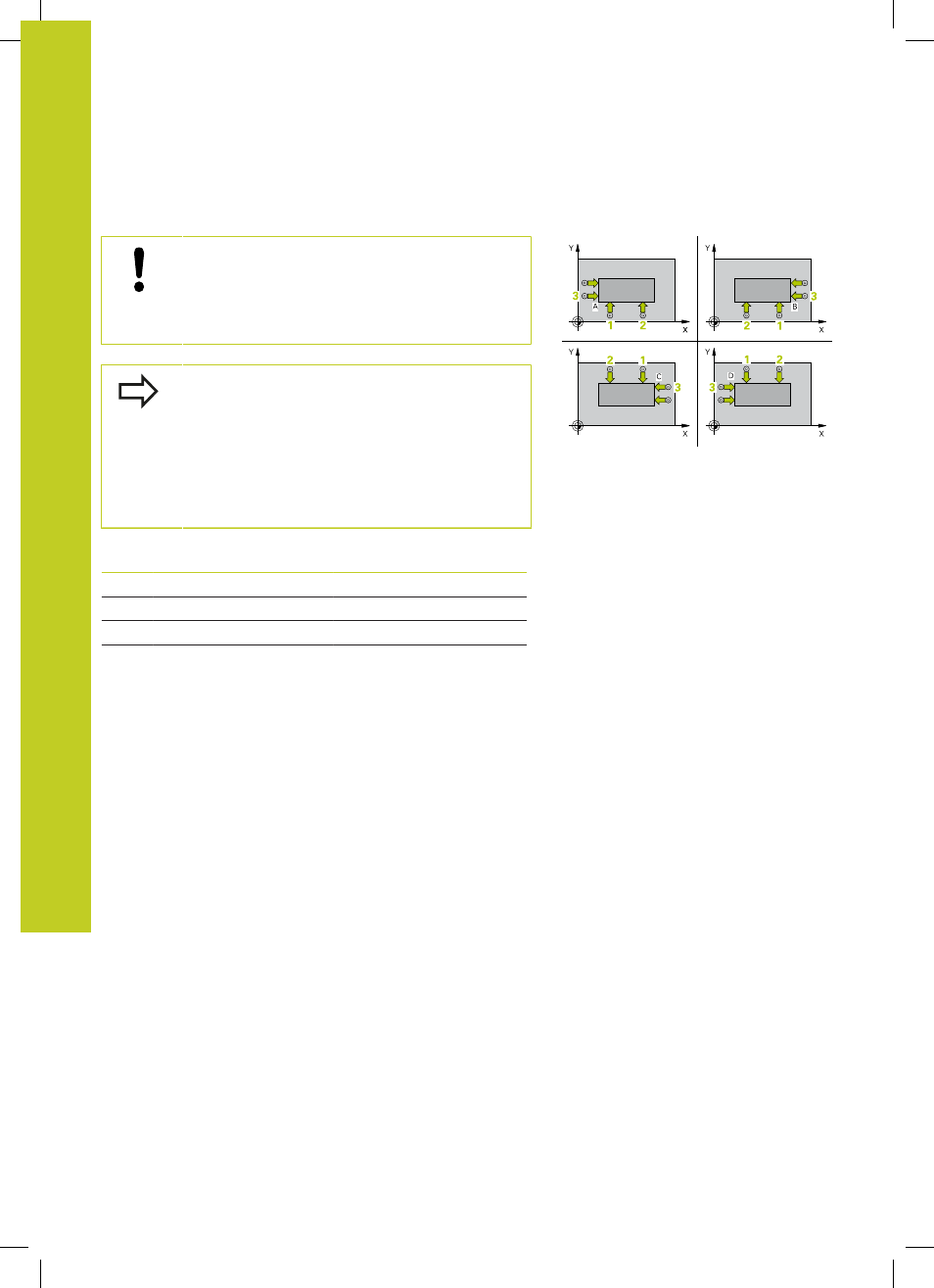

Attraverso la posizione dei punti misurati 1 e 3 si
determina lo spigolo su cui il TNC imposta l'origine
(vedere la figura a destra e la seguente tabella).
SpigoloCoordinata X Coordinata Y
A Punto 1 punto grande 3 Punto 1 punto piccolo 3
B Punto 1 punto piccolo 3 Punto 1 punto piccolo 3
C Punto 1 punto piccolo 3 Punto 1 punto grande 3
D Punto 1 punto grande 3 Punto 1 punto grande 3
