Cicli: tornitura
13.2 ADEGUA SISTEMA TORNITURA
(ciclo 800, DIN/ISO: G800)
13
290
TNC 640 | Manuale utente programmazione di cicli | 10/2013
13.2
ADEGUA SISTEMA TORNITURA
(ciclo 800, DIN/ISO: G800)
Applicazione
Il costruttore della macchina mette eventualmente a
disposizione alcune funzioni per allineare l'utensile.
Consultare il manuale della macchina.
Prima delle lavorazioni di tornitura è necessario:
portare l'utensile nella posizione corretta
orientare il tagliente dell'utensile
Per portare l'utensile in una posizione idonea, programmare un
blocco di traslazione ad es.
L Y+0 R0 FMAX per raggiungere il
centro del mandrino di tornitura.
Per orientare il tagliente dell'utensile occorre impiegare il ciclo 800
ADEGUA SISTEMA TORNITURA. Il ciclo 800 allinea il sistema di
coordinate del pezzo all'angolo di precessione Q497 e orienta il
tagliente dell'utensile di conseguenza. Il TNC orienta il tagliente
dell'utensile per lavorazioni esterne sul centro della tavola di
tornitura, per lavorazioni interne nella direzione opposta.

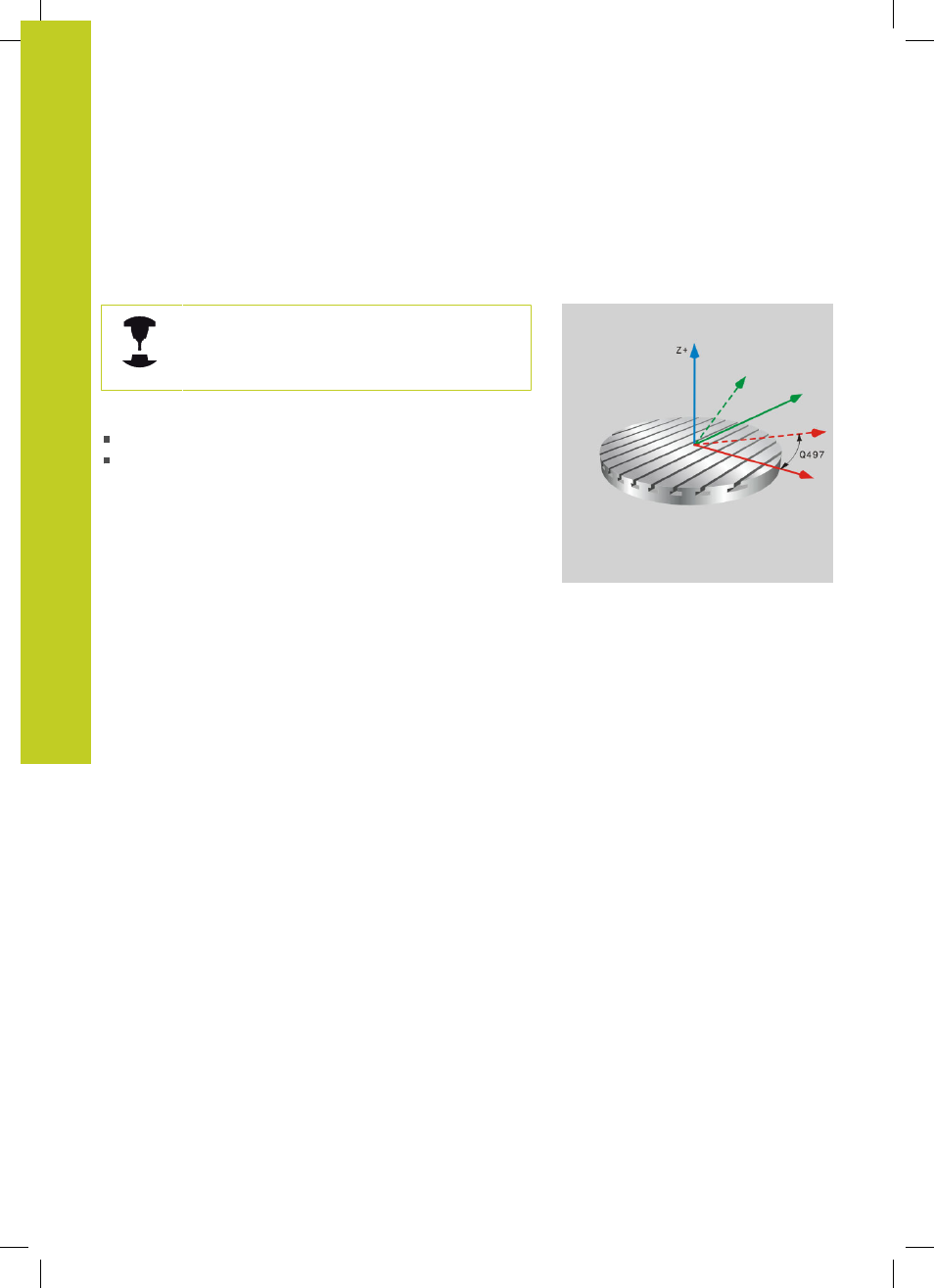

Con l'angolo di precessione Q497 si definisce la posizione sul
perimetro del pezzo sulla quale deve essere eseguita la lavorazione.
Può risultare necessario qualora l'utensile debba essere portato in
una certa posizione per poter eseguire la lavorazione. La posizione
di lavorazione può essere anche ruotata per osservare meglio i
processi di lavorazione. Se si esegue una lavorazione di tornitura
inclinata, orientare con l'angolo di precessione l'angolo dell'utensile
e il sistema di coordinate su una posizione idonea (vedere manuale
utente, capitolo Lavorazione di tornitura).
I cicli di tornitura del TNC possono essere impiegati per lavorazioni
interne ed esterne. Con il ciclo 800 è possibile rappresentare in
speculare il sistema di coordinate utensile (
INVERSIONE UTENSILE
Q498). Gli utensili possono quindi essere impiegati sia per
lavorazioni interne che esterne. Il TNC ruota quindi il mandrino di
180° e rappresenta in speculare l'orientamento utensile
TO.
