FILETTATURA PARALLELA AL PROFILO
(ciclo 830, DIN/ISO: G830)
13.30
13
TNC 640 | Manuale utente programmazione di cicli | 10/2013
385

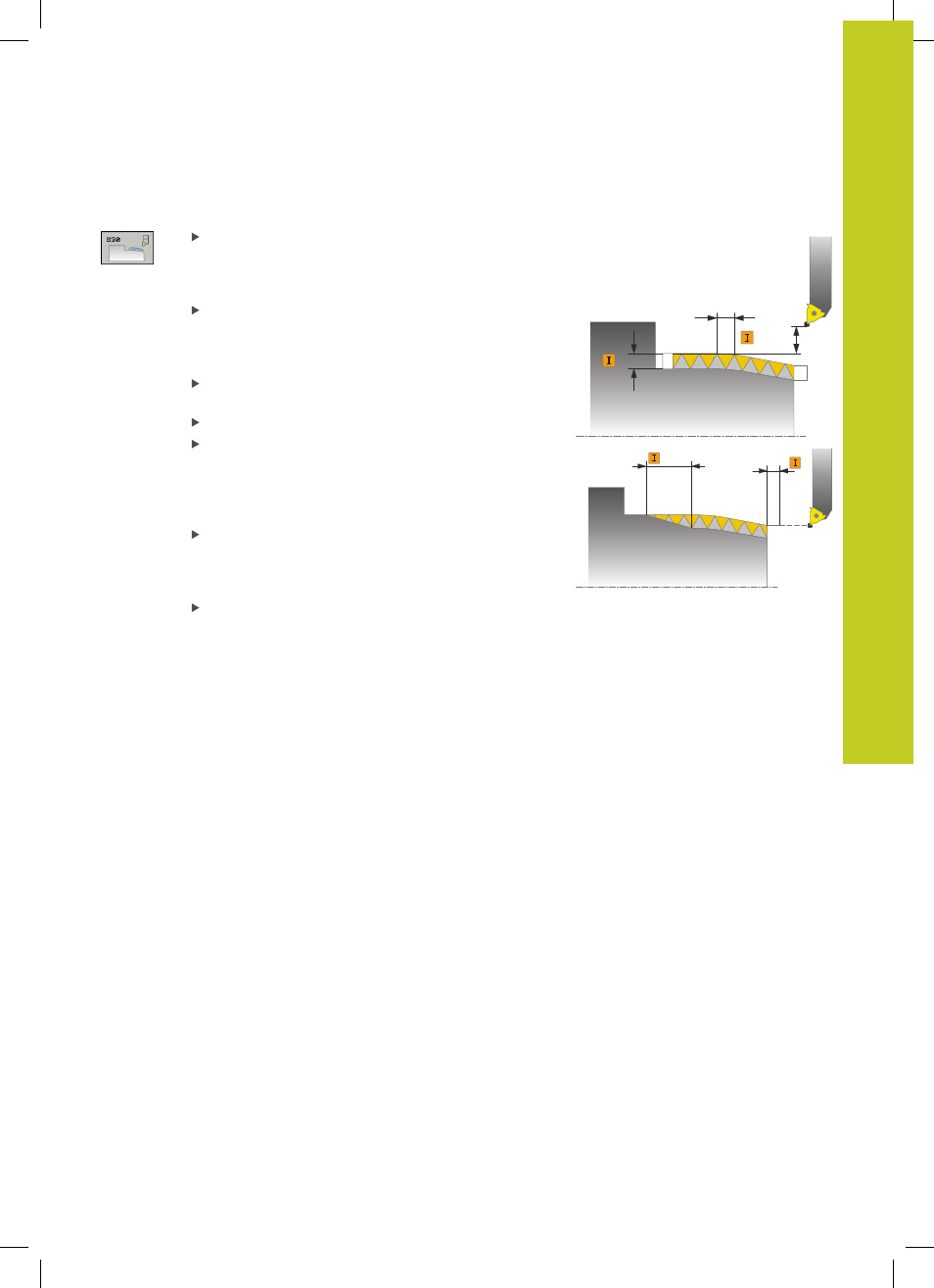

Parametri ciclo
POSIZIONE FILETTO Q471: definizione della
posizione del filetto:
0 : filetto esterno
1 : filetto interno
ORIENTAMENTO FILETTOQ461: definizione della
direzione del passo di filettatura:
0 : assiale (parallelo all'asse rotativo)
1 : trasversale (perpendicolare all'asse rotativo)
DISTANZA DI SICUREZZA Q460: distanza di sicurezza
perpendicolare al passo di filettatura.
PASSO FILETTATURA Q472: passo della filettatura
PROFONDITÀ FILETTO Q473 (in valore
incrementale): profondità della filettatura.
All'immissione di 0 il controllo numerico presuppone
la profondità sulla base del passo di un filetto
metrico.
USCITA FILETTO Q474 (in valore incrementale):
lunghezza del percorso sul quale a fine filetto il
sollevamento viene eseguito dalla profondità attuale
al diametro del filetto Q460.
PERCORSO ENTRATA Q465 (in valore incrementale):
lunghezza del percorso in direzione del passo sul
quale gli assi di avanzamento vengono accelerati alla
velocità necessaria. Il percorso di imbocco si trova al
di fuori del profilo di filettatura definito.
Q460
Q472
Q473
Q465
Q474
