464 Cicli di tastatura
20.1 Pr
incipi g
e
ner
a
li r
e
lativi ai cicli di tastat
ur
a
20.1 Principi generali relativi ai cicli
di tastatura

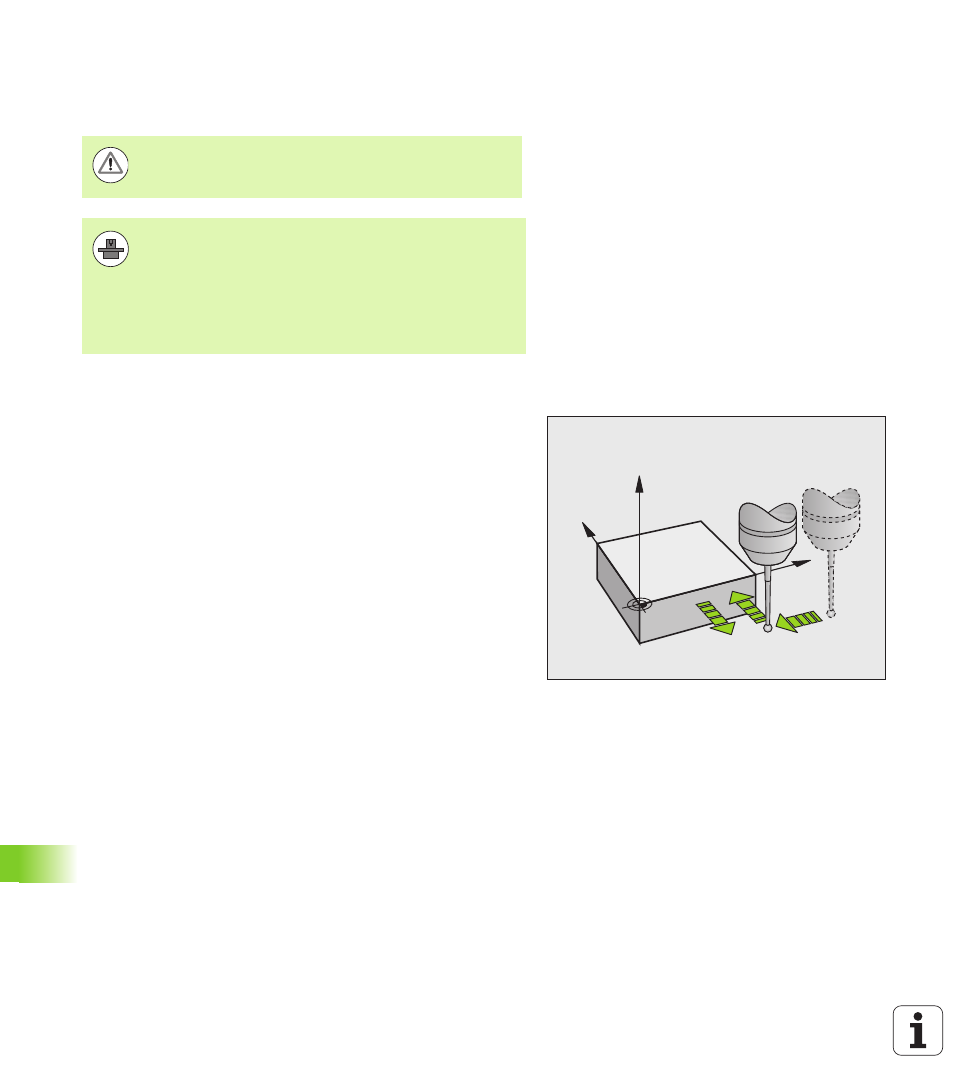

Principio di funzionamento
Quando il TNC esegue un ciclo di tastatura, il sistema di tastatura 3D
si avvicina al pezzo parallelamente all'asse. Il costruttore della
macchina definisce in un parametro macchina l'avanzamento di
tastatura (vedere "Premesse per lavorare con cicli di tastatura" più
avanti nel presente capitolo).
Quando il tastatore viene a contatto con il pezzo
 il sistema di tastatura 3D invia un segnale al TNC: le coordinate della
posizione tastata vengono memorizzate
 il sistema di tastatura 3D si ferma e
 il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d'errore (percorso: DIST da tabella del
sistema di tastatura).
Cicli di tastatura nei modi operativi
Funzionamento e Volantino elettronico
Il TNC mette a disposizione nei modi operativi Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che consentono:
 la calibrazione del sistema di tastatura
 Definizione origine
I cicli di tastatura manuali sono descritti nel capitolo "Funzionamento
manuale e allestimento" (vedere "Uso del sistema di tastatura 3D" a
pagina 295).
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di sistemi di tastatura 3D.
Consultare il manuale della macchina.
I cicli di tastatura sono disponibili soltanto con l'opzione
software Touch probe function (numero opzione #17).
Se si utilizza un sistema di tastatura HEIDENHAIN,
l'opzione è automaticamente disponibile.
Y
X
Z
F
F MAX
F
