Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature

1

7.3 ISOLA RET

T

ANGOLARE (Ciclo 256)

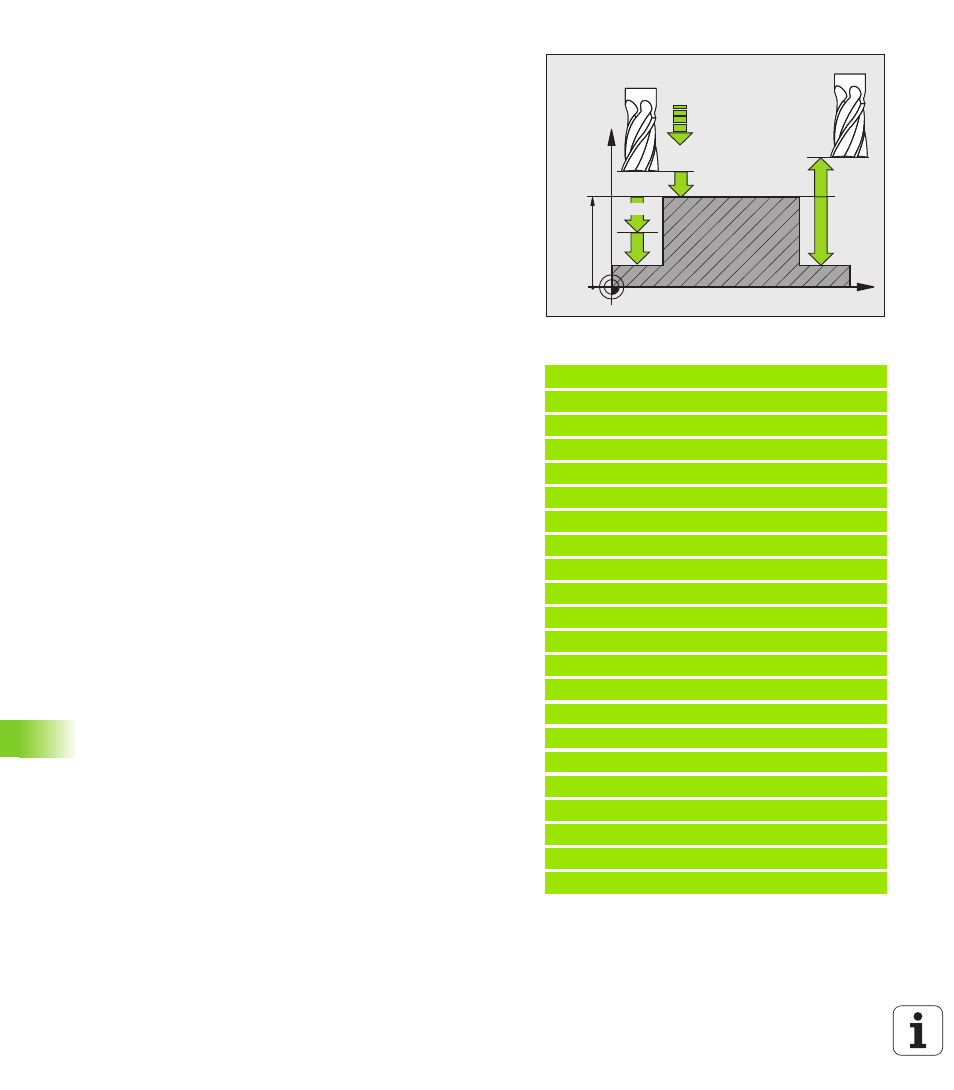

DISTANZA DI SICUREZZA Q200 (in valore

incrementale): distanza tra la superficie frontale
dell’utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999

COORD. SUPERFICIE PEZZO Q203 (in valore

assoluto): coordinata assoluta della superficie del
pezzo. Campo di immissione da -99999,9999 a
99999,9999

2ª DISTANZA DI SICUREZZA Q204 (in valore

incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999

MODO FRESATURA Q351: tipo della lavorazione di

fresatura con M3:
+1 = concorde
–1 = discorde

FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x

raggio utensile dà l’accostamento laterale k. Campo di
immissione da 0,1 a 1,9999

Esempio: blocchi NC

8 CYCL DEF 256 ISOLA RETTANGOLARE

Q215=0

;TIPO LAVORAZIONE

Q218=60

;LUNGHEZZA 1º LATO

Q424=74

;QUOTA PEZZO GREZZO 1

Q219=40

;LUNGHEZZA 2º LATO

Q425=60

;QUOTA PEZZO GREZZO 2

Q201=-20

;PROFONDITÀ

Q367=0

;POSIZIONE ISOLA

Q202=5

;PROF. INCREMENTO

Q207=500

;AVANZAM. FRESATURA

Q206=150

;AVANZAMENTO PROF.

Q385=500

;AVANZAMENTO FINITURA

Q368=0.2

;QUOTA LATERALE CONS.

Q369=0.1

;PROFONDITA' CONSEN.

Q338=5

;INCREMENTO FINITURA

Q200=2

;DISTANZA SICUREZZA

Q203=+0

;COORD. SUPERFICIE

Q204=50

;2ª DIST. SICUREZZA

Q351=+1

;MODO FRESATURA

Q370=1

;SOVRAPP. TRAIETT. UT.

9

X+50 R0 FMAX

9

Y+50 R0 FMAX M3 M99

X

Z

Q200

Q201

Q206

Q203

Q204

Q202
