HEIDENHAIN TNC 128

429

1

7.2 T

A

SCA RET

T

ANGOLARE (Ciclo 251)

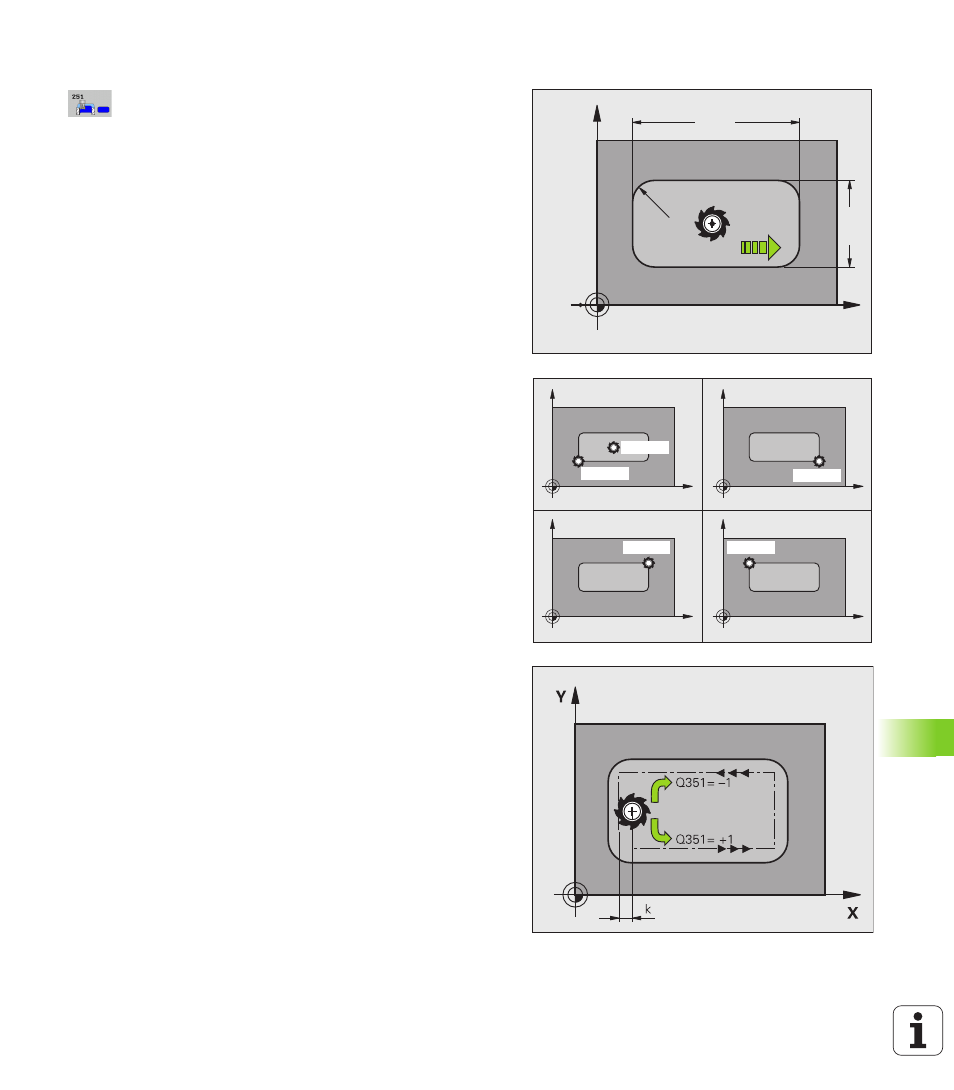

Parametri ciclo

TIPO DI LAVORAZIONE (0/1/2)

Q215: definizione del

tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)

LUNGHEZZA LATO PRIMARIO

Q218 (in valore

incrementale): lunghezza della tasca, parallela all'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999

LUNGHEZZA LATO SECONDARIO

Q219 (in valore

incrementale): lunghezza della tasca, parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999

PROFONDITÀ

Q201 (in valore incrementale): distanza tra

la superficie del pezzo e il fondo della tasca. Campo di
immissione da -99999,9999 a 99999,9999

POSIZIONE TASCA

Q367: posizione della tasca riferita

alla posizione dell’utensile al momento della chiamata
del ciclo:
0: posizione utensile = centro tasca
1: posizione utensile = spigolo inferiore sinistro
2: posizione utensile = spigolo inferiore destro
3: posizione utensile = spigolo superiore destro
4: posizione utensile = spigolo superiore sinistro

PROF. INCREMENTO

Q202 (in valore incrementale):

quota dei singoli accostamenti dell'utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999

AVANZAM. FRESATURA

Q207: velocità di spostamento

dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,999, in alternativa FAUTO,
FU

, FZ

AVANZAMENTO INCREMENTO

Q206: velocità di

spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FAUTO, FU, FZ

AVANZAMENTO FINITURA

Q385: velocità di spostamento

dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999,9999,
in alternativa FAUTO, FU, FZ

QUOTA DI FINITURA LATERALE

Q368 (in valore

incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999

SOVRAMETALLO PROFONDITÀ

Q369 (in valore

incrementale): sovrametallo di finitura per la
profondità. Campo di immissione da 0 a 99999,9999

X

Y

Q21

9

Q218

Q207

Q220

X

Y

X

Y

X

Y

X

Y

Q367=0

Q367=1

Q367=2

Q367=3

Q367=4
