410 Cicli di foratura e filettatura
16.9 FORA
TURA CON PUNTE A CAN
NONE MONO
T
A
GLIENTI (ciclo 241)

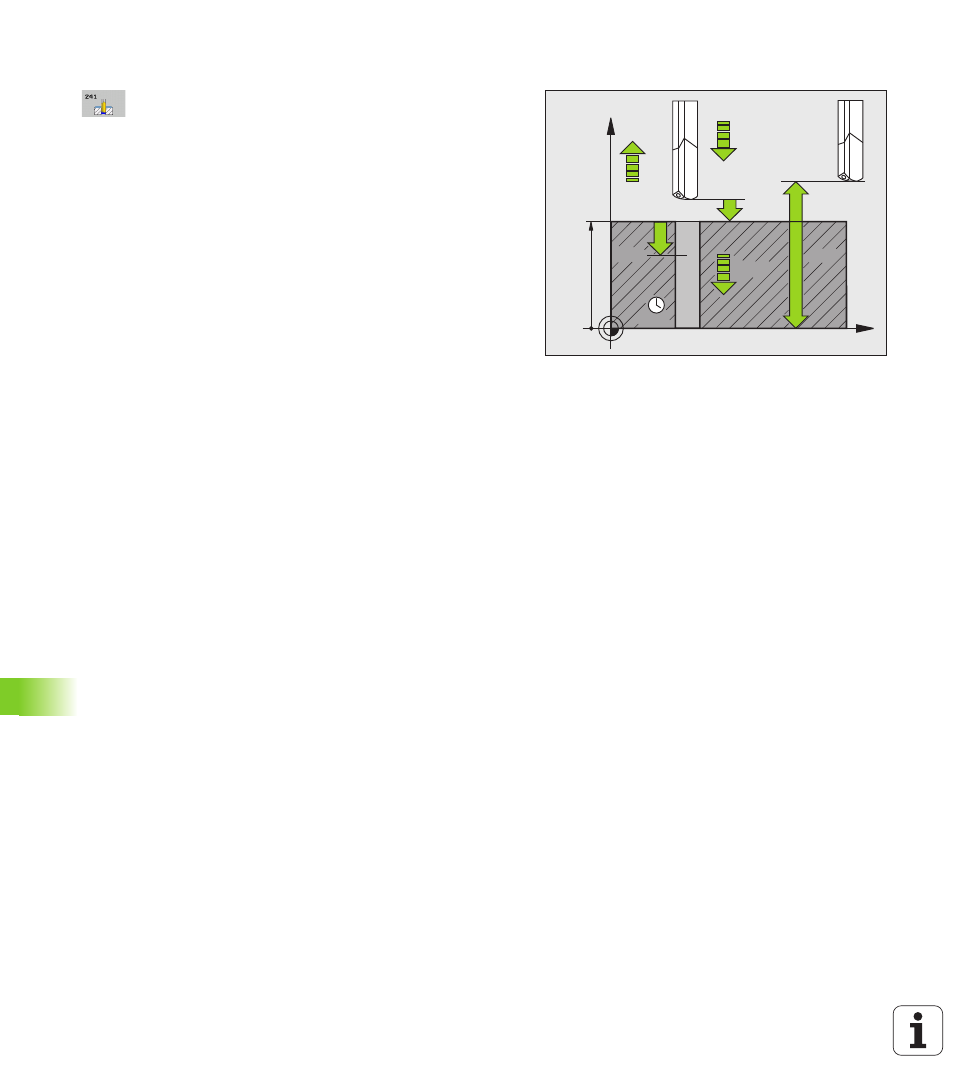

Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
 PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro. Campo
di immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
 COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
 PUNTO DI PARTENZA ABBASSATO Q379 (in valore
incrementale riferito alla superficie del pezzo): punto
di partenza della lavorazione di foratura effettiva. Il
TNC si sposta con AVANZ. AVVICINAMENTO dalla
distanza di sicurezza al punto di partenza più
profondo. Campo di immissione da 0 a 99999,9999
 AVANZ. PRE-POSIZIONAMENTO Q253: velocità di
spostamento dell’utensile durante il posizionamento
dalla distanza di sicurezza al punto di partenza più
profondo in mm/min. È attiva solo se è stato inserito
un valore Q379 diverso da 0. Campo di immissione da
0 a 99999,999, in alternativa FMAX, FAUTO
 AVANZAMENTO RITORNO Q208: velocità di
avanzamento dell'utensile durante l'uscita dal foro in
mm/min. Impostando Q208=0, il TNC estrae
l'utensile con avanzamento di foratura Q206. Campo
di immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
