388 Cicli di foratura e filettatura

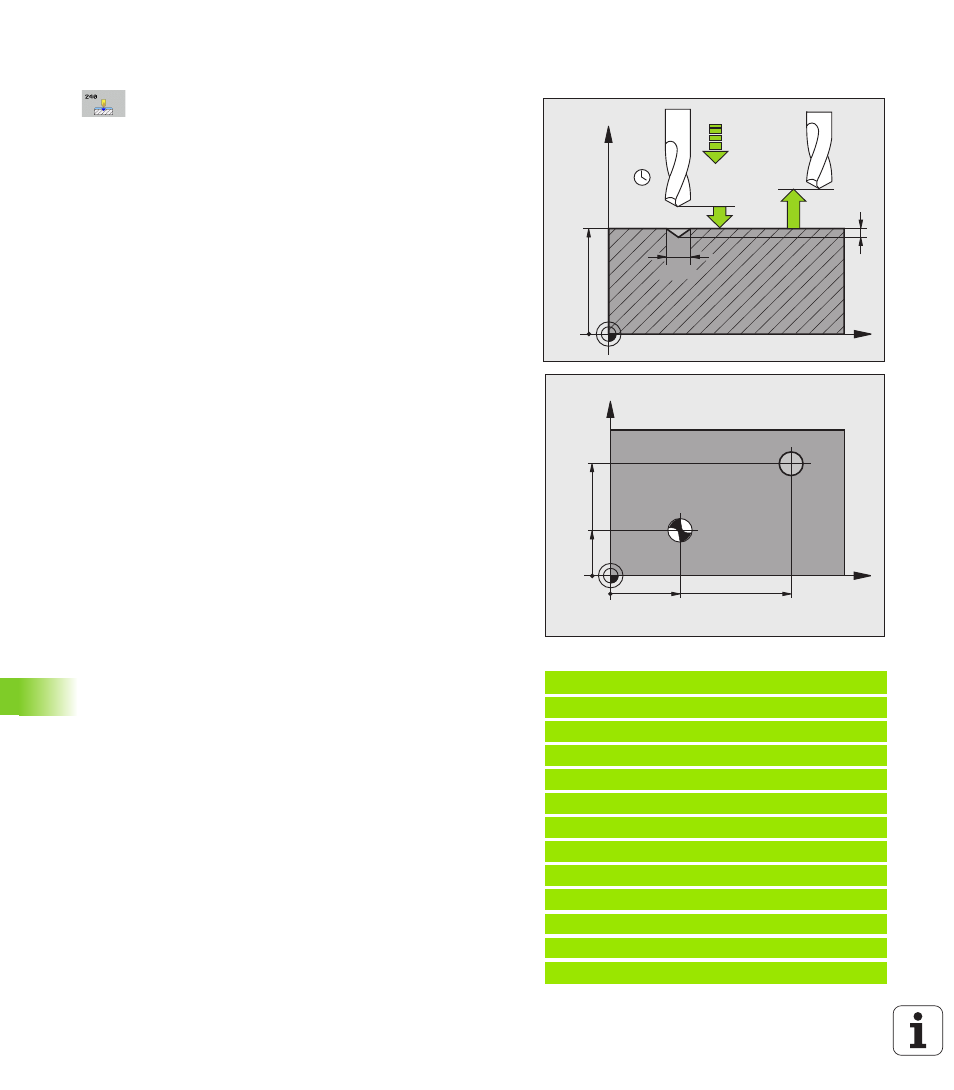

16.2 CENTRA
TURA (ciclo 240)
Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo; inserire un valore positivo.
Campo di immissione da 0 a 99999,9999
 Selezione profondità/diametro (0/1) Q343:
selezione se la centratura deve essere eseguita al
diametro inserito o alla profondità inserita. Se la
centratura deve essere eseguita al diametro inserito,
si deve definire l'angolo di affilatura dell'utensile nella
colonna T-ANGLE della tabella utensili TOOL.T.
0: centratura alla profondità inserita
1: centratura al diametro inserito
 PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo di centratura
(vertice del cono di centratura). Attivo solo se è
definito Q343=0. Campo di immissione da -
99999,9999 a 99999,9999
 DIAMETRO (SEGNO) Q344: diametro di centratura.
Attivo solo se è definito Q343=1. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la centratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
 COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
Esempio: blocchi NC
11 CYCL DEF 240 CENTRATURA
Q200=2 ;DISTANZA SICUREZZA
Q343=1 ;SELEZIONE DIAM./PROF.
Q201=+0 ;PROFONDITÀ
Q344=-9 ;DIAMETRO
Q206=250 ;AVANZ. INCREMENTO
Q211=0.1 ;TEMPO ATTESA SOTTO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2ª DIST. SICUREZZA
12 X+30 R0 FMAX
13 Y+20 R0 FMAX M3 M99
14 X+80 R0 FMAX
15 Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
