450 Cicli: conversioni di coordinate
1
8
.5 SPECULARITÀ (ciclo 8)
18.5 SPECULARITÀ (ciclo 8)
Attivazione
Con questo ciclo il TNC consente l'esecuzione speculare di una
lavorazione nel piano di lavoro.
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza gli
assi speculari attivi nella visualizzazione di stato supplementare.
 Ribaltando un solo asse, cambia il senso di rotazione dell'utensile.
Questo non vale per i cicli di lavorazione
 Ribaltando due assi, il senso di rotazione rimane invariato

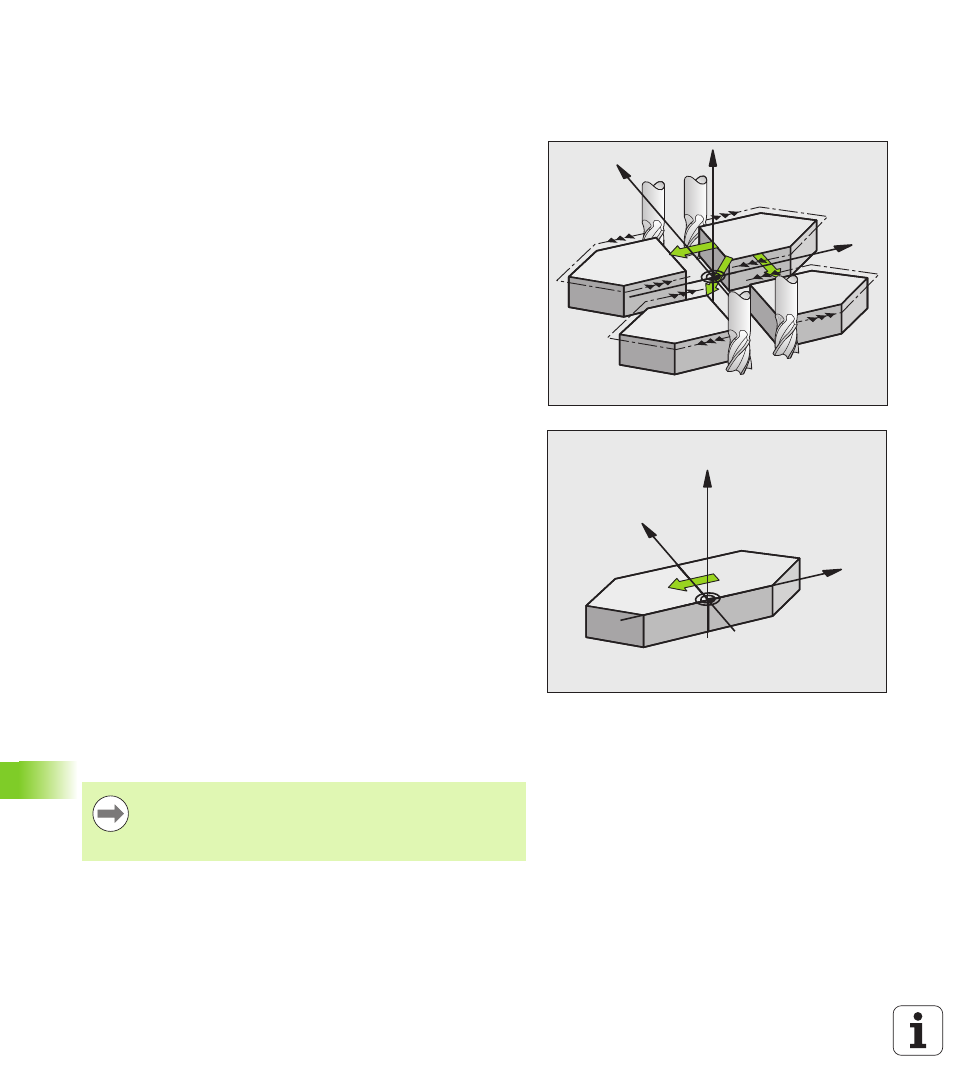

Il risultato della specularità dipende dalla posizione dell'origine:
 l'origine si trova sul profilo da ribaltare: l'elemento viene ribaltato
direttamente intorno all'origine;
 l'origine si trova all'esterno del profilo da ribaltare: l'elemento verrà
anche spostato.
Annullamento
Riprogrammare il ciclo SPECULARITÀ inserendo NO ENT.
Per la programmazione
Y
X
Z
Y
X
Z
Ribaltando un solo asse nei cicli di fresatura del gruppo
200 cambia la direzione della lavorazione. Eccezione: il
ciclo 208, in cui la direzione di lavorazione definita nel ciclo
rimane invariata.
