166

Programmazione: movimenti utensile

6.2 Pr

ogr

ammazione dei mo

vimenti ut

ensile

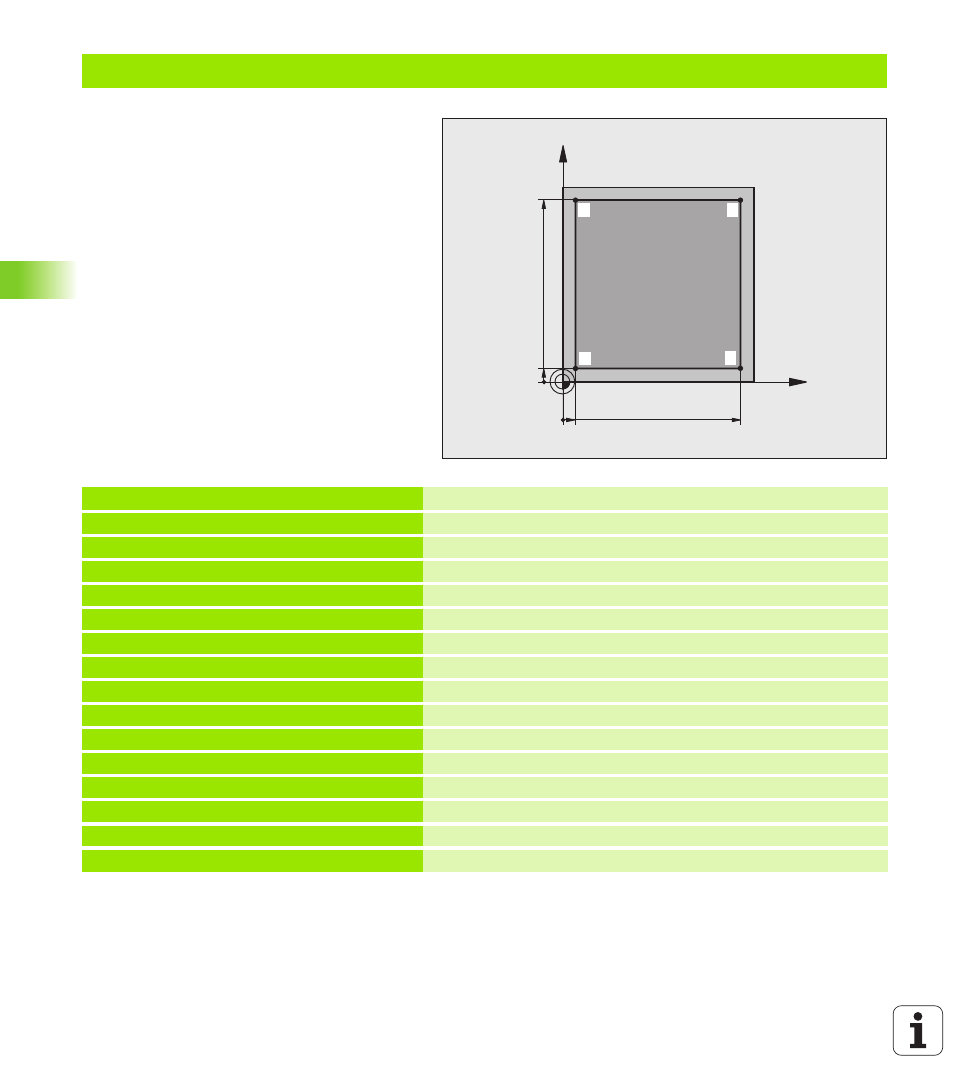

Esempio: traiettoria lineare

0 BEGIN PGM LINEAR MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-20

Definizione pezzo grezzo per la simulazione grafica della lavorazione

2 BLK FORM 0.2 X+100 Y+100 Z+0

3 TOOL CALL 1 Z S4000

Chiamata utensile con asse mandrino e numero di giri mandrino

4

Z+250 R0 FMAX

Disimpegno utensile sull'asse mandrino in rapido FMAX

5

X-10 R0 FMAX

Preposizionamento utensile

6

Y-10 R0 FMAX

Preposizionamento utensile

7

Z+2 R0 FMAX

Preposizionamento utensile

8

Z-5 R0 F1000 M13

Posizionamento alla profondità di lavorazione con F = 1000 mm/min

9

X+5 R- F500

Avvicinamento al profilo

10

Y+95 R+

Posizionamento sul punto 2

11

X+95 R+

Posizionamento sul punto 3

12

Y+5 R+

Posizionamento sul punto 4

13

X-10 R0

Posizionamento sull'ultimo punto 1 del profilo e disimpegno

14

Z+250 R0 FMAX M30

Disimpegno utensile, fine programma

15 END PGM LINEAR MM

X

Y

95

5

95

5

1

4

2

3
