HEIDENHAIN TNC 128 417

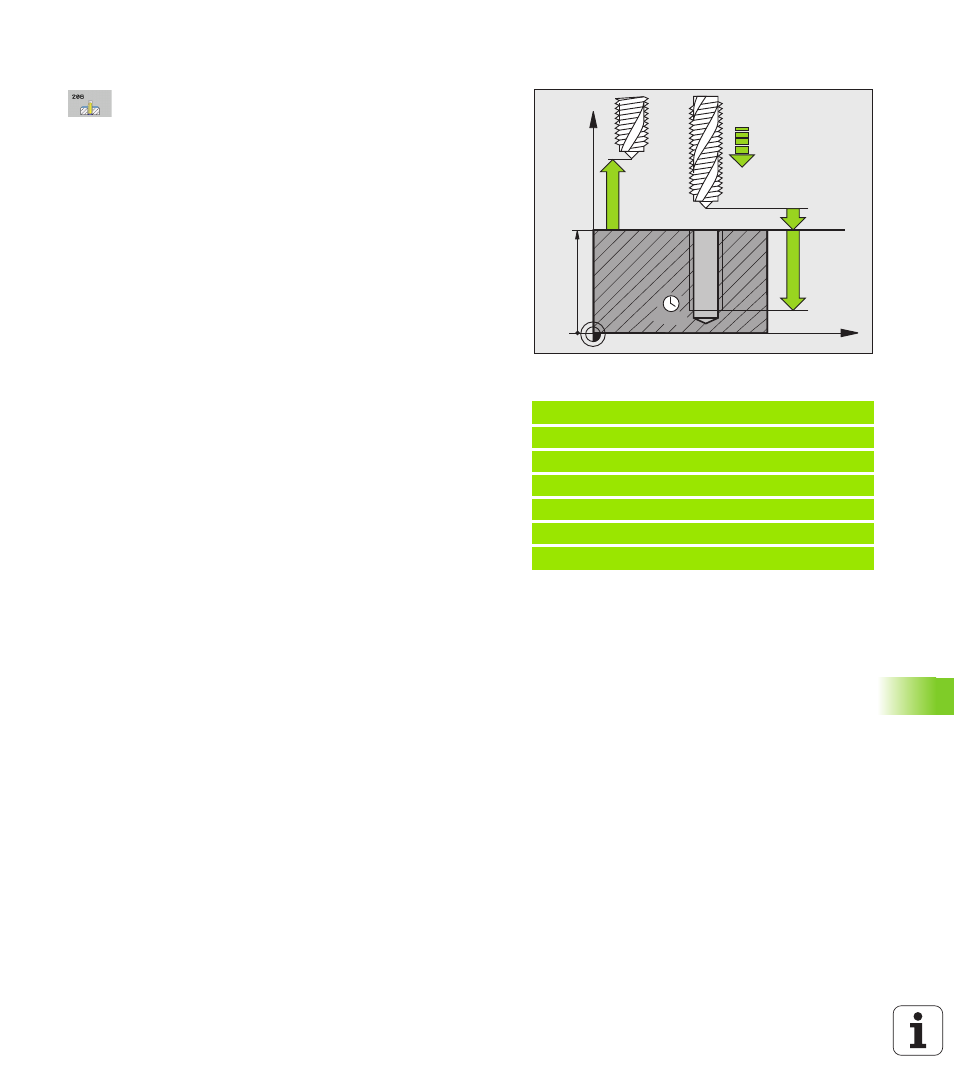

16.1
1
MA
SCHIA
TURA, NUO
V
O con compensat
o
re
ut
ensile (ciclo 206)
Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile (pos.
di partenza) e la superficie del pezzo; valore indicativo:
4x passo della filettatura. Campo di immissione da 0
a 99999,9999
 PROFONDITA' Q201 (lunghezza della filettatura,
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura. Campo di immissione da -
99999,9999 a 99999,9999
 AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura. Campo di
immissione da 0 a 99999,999, in alternativa FAUTO
 TEMPO ATTESA SOTTO Q211: inserire un valore tra
0 e 0,5 secondi, per evitare che l'utensile resti
bloccato durante il ritorno. Campo di immissione da 0
a 3600,0000
 COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
Calcolo dell'avanzamento: F = S x p
Disimpegno in un'interruzione del programma
Se durante la maschiatura si preme il tasto esterno di STOP, il TNC
visualizza un softkey che permette il disimpegno dell’utensile.
Esempio: blocchi NC
25 CYCL DEF 206 MASCHIATURA NUOVO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avanzamento in (mm/min)
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
