158 Programmazione: utensili
5.3 Cor
rezione ut
ensile

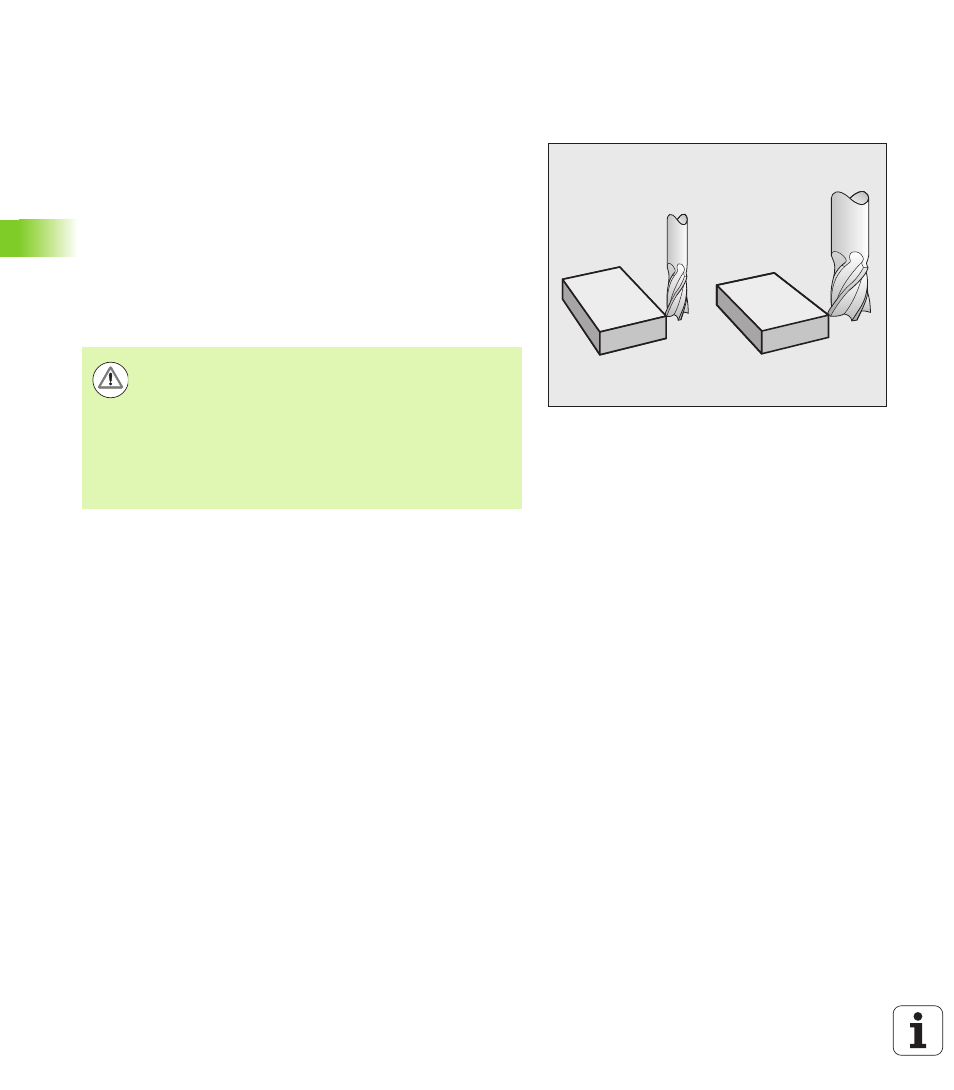

5.3 Correzione utensile
Introduzione
Il TNC corregge la traiettoria dell'utensile sull'asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro per
il raggio dell'utensile.
Se il programma di lavorazione viene generato direttamente sul TNC,
la correzione del raggio dell'utensile è attiva solo nel piano di lavoro.
Correzione della lunghezza utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato. La correzione verrà disattivata alla
chiamata di un utensile con lunghezza L = 0.
Per la correzione della lunghezza vengono presi in considerazione i
valori delta sia del blocco TOOL CALL sia della tabella utensili.
Valore di correzione = L + DL
TOOL CALL
+ DL
TAB
con
Attenzione Pericolo di collisione!
Disattivando una correzione di lunghezza con valore
positivo con TOOL CALL 0, la distanza tra utensile e pezzo
si riduce.
Dopo una chiamata utensile TOOL CALL la traiettoria
programmata dell'utensile nell'asse del mandrino varia
per la lunghezza della differenza tra l'utensile vecchio e
l'utensile nuovo.
L : lunghezza utensile L dal blocco TOOL DEF o dalla
tabella utensili
DL
TOOL CALL
: Maggiorazione della lunghezza DL dal blocco TOOL
CALL 0
DL
TAB
: Maggiorazione della lunghezza DL dalla tabella
utensili
