HEIDENHAIN TNC 128 375
15.4 Definizione sag
o
ma P
A
T
TERN DEF

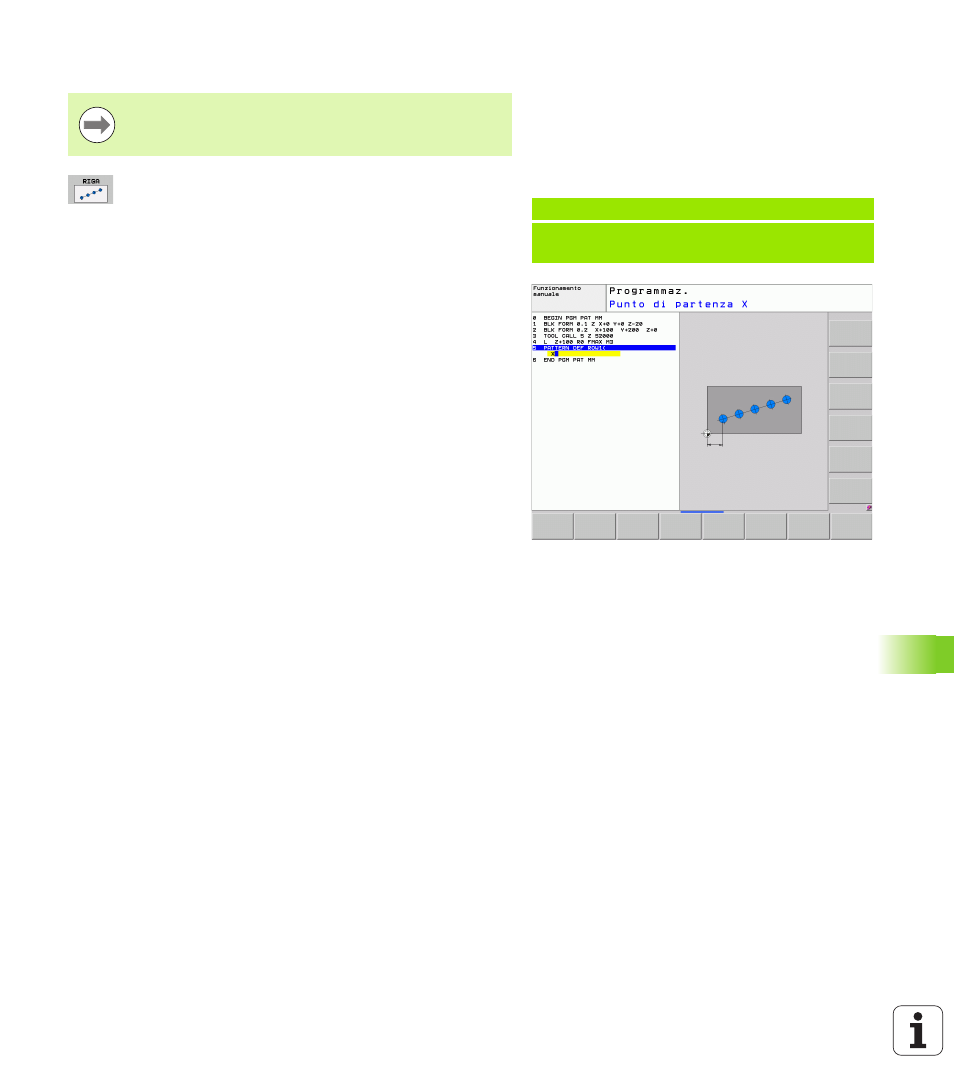

Definizione di riga singola
 Punto di partenza X (in valore assoluto): coordinata
del punto di partenza della riga nell'asse X
 Punto di partenza Y (in valore assoluto): coordinata
del punto di partenza della riga nell'asse Y
 Distanza posizioni lavorazione (in valore
incrementale) : distanza tra le posizioni di lavorazione.
Il valore può essere inserito con segno positivo o
negativo
 Numero di lavorazioni : numero totale di posizioni di
lavorazione
 Rotazione di tutta la sagoma (in valore
assoluto) : angolo di rotazione intorno al punto di
partenza inserito. Asse di riferimento: asse principale
del piano di lavoro attivo (per es. X con asse utensile
Z). Il valore può essere inserito con segno positivo o
negativo
 Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Se si definisce una Superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: blocchi NC
10 Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
