HEIDENHAIN TNC 128

361

14.6 Selezione della visu

aliz

zazi

one di pos

izione

14.6 Selezione della visualizzazione

di posizione

Applicazione

Nel Funzionamento manuale e per i modi operativi di esecuzione del
programma si può intervenire sulla visualizzazione delle coordinate.

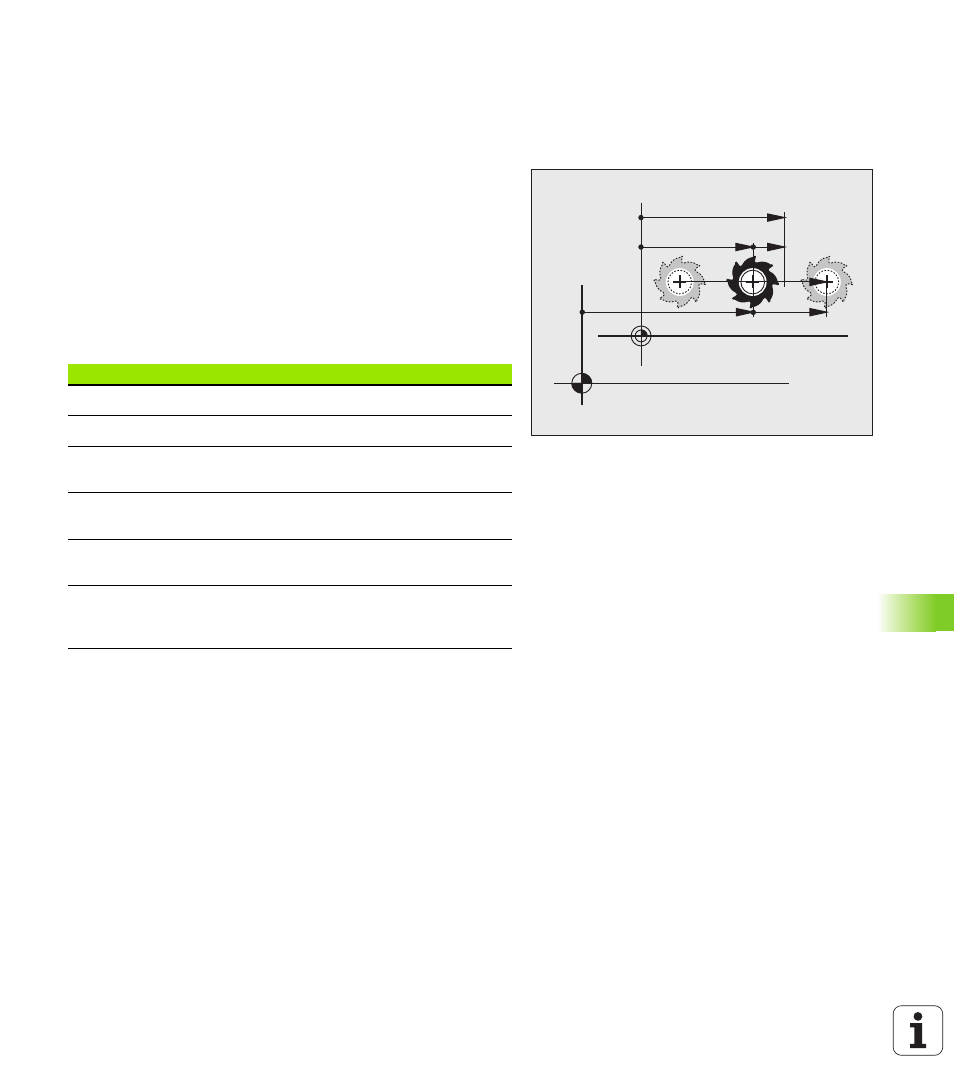

La figura a destra illustra varie posizioni dell'utensile

Posizione di partenza

Posizione finale dell'utensile

Origine pezzo

Origine macchina

Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:

Con la funzione MOD Posizione 1 si seleziona la visualizzazione di
posizione nella visualizzazione di stato.

Con la funzione MOD Posizione 2 si seleziona la visualizzazione di
posizione nella visualizzazione di stato supplementare.

Funzione

Schermo

Posizione nominale; valore preimpostato dal TNC

NOMIN

Posizione reale; posizione attuale dell'utensile

REALE

Posizione di riferimento; posizione reale riferita
all'origine della macchina

RIF. REALE

Posizione di riferimento; posizione nominale
riferita all'origine della macchina

RIF. NOM.

Errore di inseguimento; differenza tra posizione
nominale e reale

INSEG

Distanza residua rispetto alla posizione
programmata; differenza tra posizione reale e
finale

DIST
