324 Prova ed esecuzione del programma
13.1 Gr
af
ica
Rappresentazione 3D

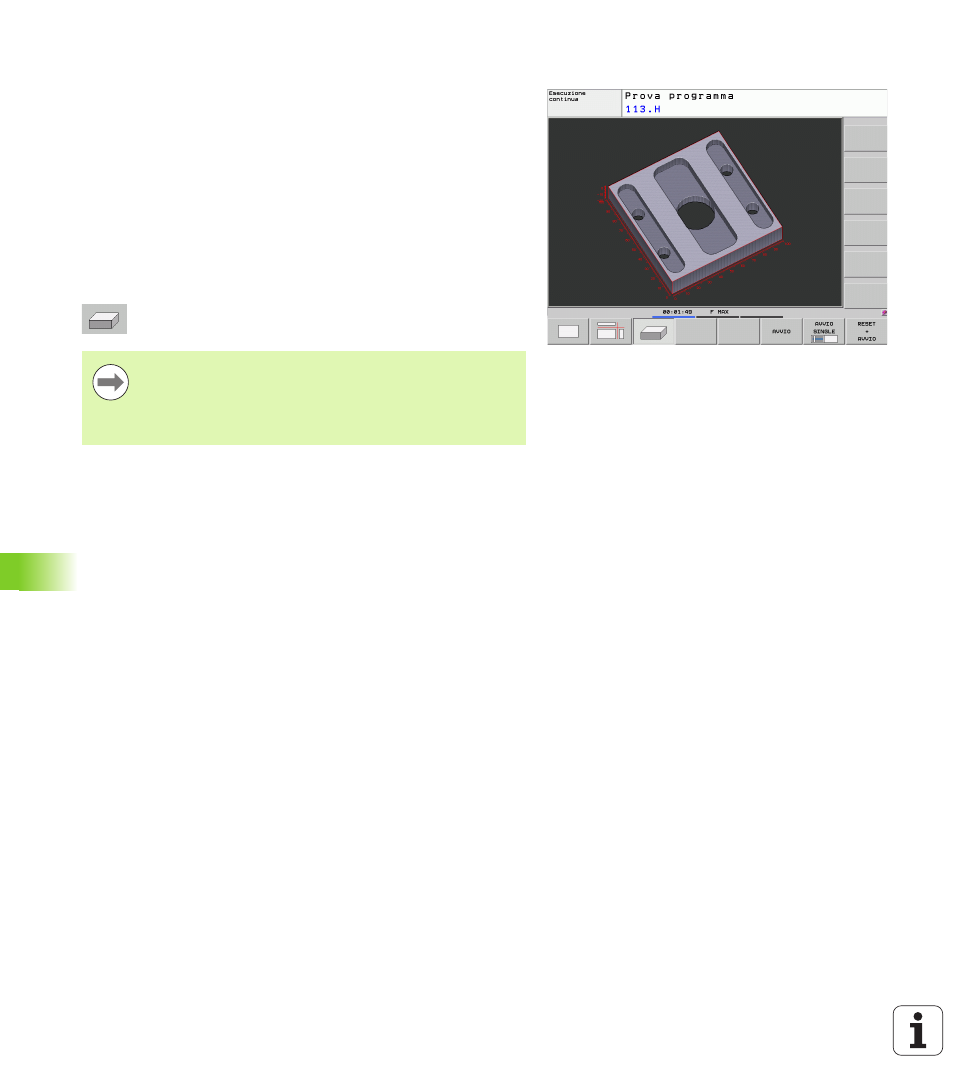

In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata tramite softkey intorno
all'asse verticale e inclinata intorno all’asse orizzontale. Se al TNC è
collegato un mouse, si può eseguire questa funzione anche tenendo
premuto il tasto destro del mouse.
I contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale riquadro.
Nel modo operativo Prova programma sono disponibili funzioni per
l'ingrandimento di dettagli, vedere "Ingrandimento di dettagli", pagina
326.
 Selezionare mediante softkey la rappresentazione 3D.
La velocità della grafica 3D dipende dalla lunghezza
tagliente (colonna LCUTS nella tabella utensili). Se LCUTS è
definito con 0 (impostazione base), la simulazione esegue
i calcoli con una lunghezza tagliente infinita, e questo
comporta un lungo tempo di calcolo.
