432 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
1
7.3 ISOLA RET
T
ANGOLARE (Ciclo 256)
17.3 ISOLA RETTANGOLARE (Ciclo
256)

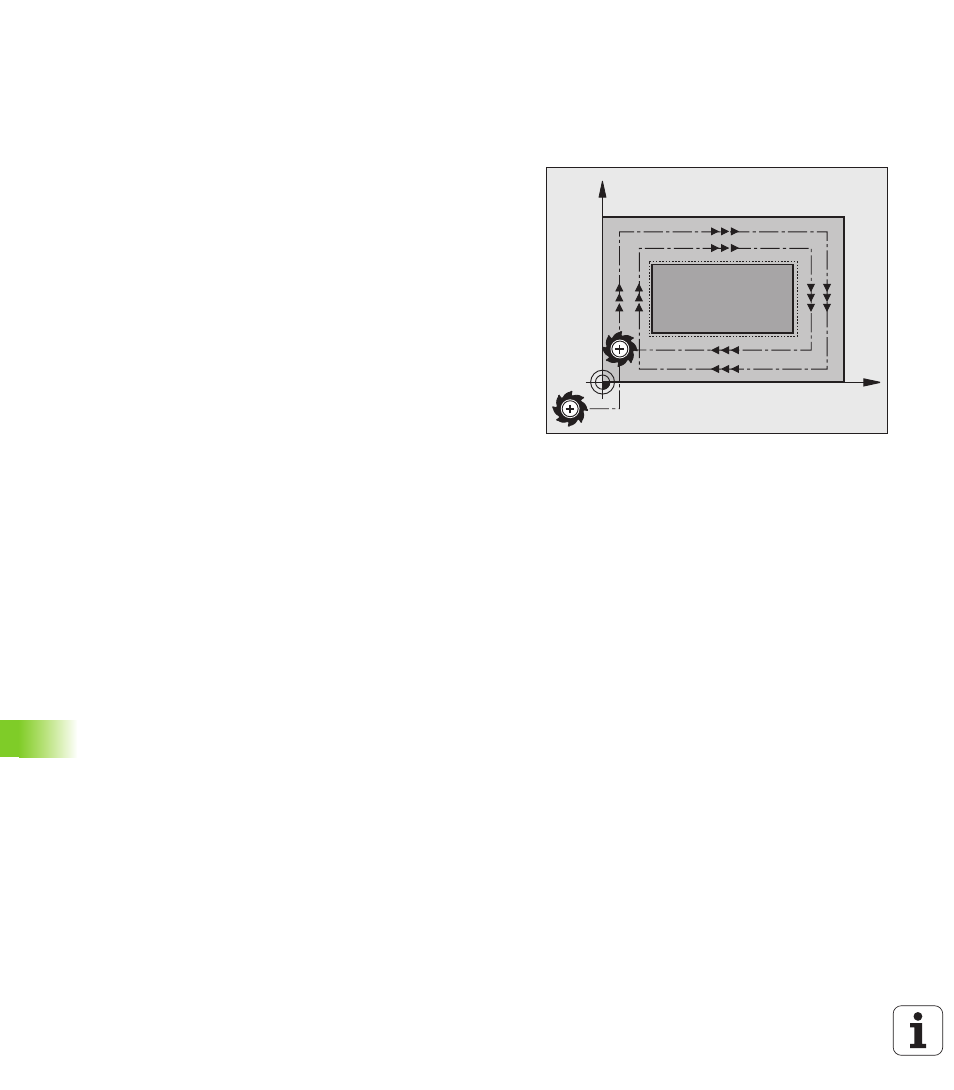

Esecuzione del ciclo
Con il ciclo 256 Isola rettangolare si può lavorare un'isola rettangolare.
Se la quota del pezzo grezzo è maggiore dell'accostamento laterale
massimo possibile, il TNC esegue più accostamenti laterali fino a
raggiungere la quota di finitura.
1 L'utensile inizia dalla posizione di partenza del ciclo (centro isola) in
direzione X negativa sulla posizione di partenza della lavorazione.
La posizione di partenza si trova spostata a sinistra del valore di
distanza di sicurezza + raggio utensile accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO INCREMENTO alla prima PROFONDITÀ
INCREMENTO
3 Successivamente l'utensile si posiziona sul profilo dell'isola ed
esegue una contornatura.
4 Se la quota di finitura non può essere raggiunta con una sola
passata di contornatura, il TNC muove l'utensile lateralmente alla
profondità incremento attuale ed esegue un'altra contornatura. Il
TNC tiene conto della quota del pezzo grezzo, della quota di finitura
e dell'accostamento laterale ammesso. Questi passi si ripetono
fino al raggiungimento della quota di finitura definita
5 In seguito l'utensile si allontana dal profilo, ritornando al punto di
partenza della lavorazione dell'isola
6 Successivamente il TNC posiziona l'utensile sulla successiva
profondità incremento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della profondità
programmata dell'isola
X
Y
