372 Principi fondamentali dei cicli
15.4 Definizione sag
o
ma P
A
T
TERN DEF
15.4 Definizione sagoma PATTERN
DEF
Applicazione
Con la funzione PATTERN DEF si definiscono in modo semplice sagome
di lavorazione regolari, che possono essere richiamate con la funzione
CYCL CALL PAT
. Come per le definizioni di cicli, anche per le definizioni
di sagome sono disponibili immagini ausiliarie che chiariscono i
rispettivi parametri da inserire.
Sono disponibili le seguenti sagome di lavorazione:
Utilizzare PATTERN DEF solo in combinazione con l'asse
utensile Z!

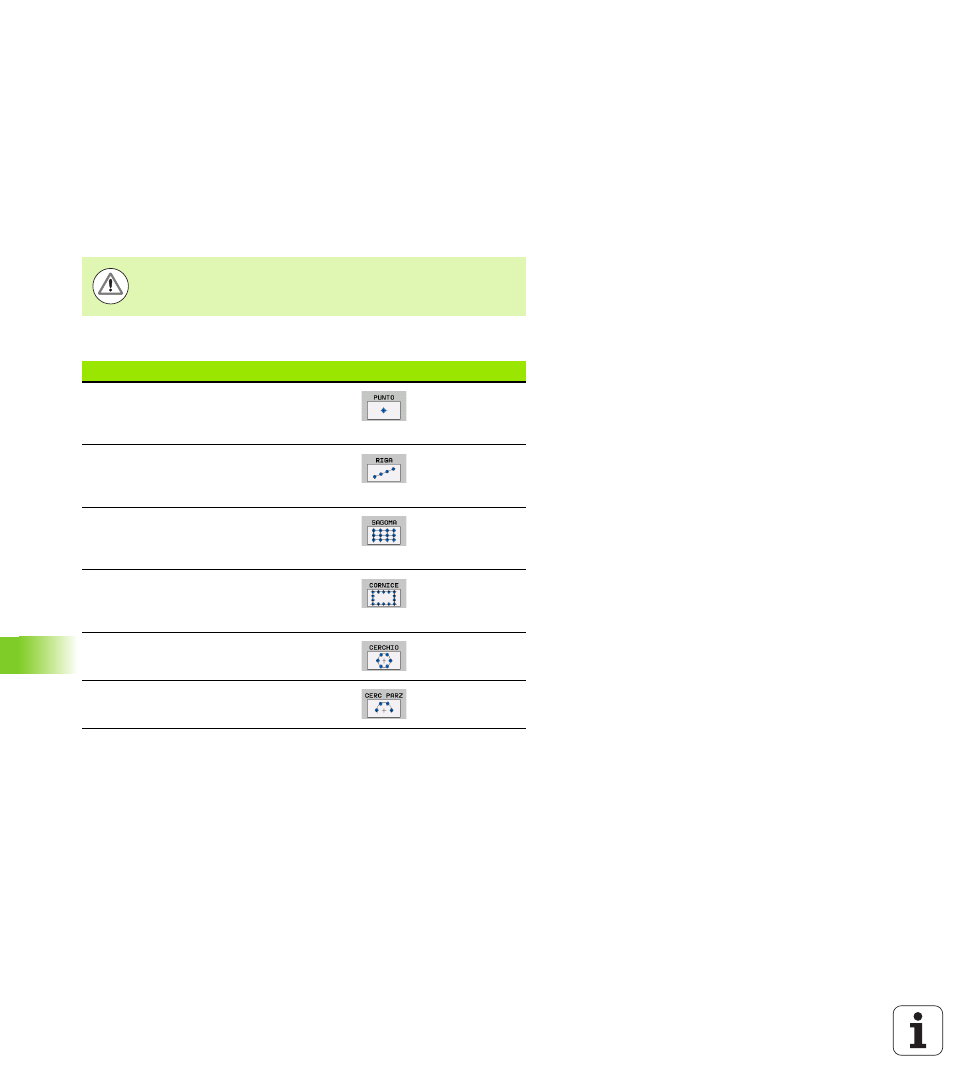

Sagoma di lavorazione Softkey Pagina
PUNTO
Definizione di fino a 9 posizioni di
lavorazione qualsiasi Pagina 374
RIGA
Definizione di una singola riga, diritta o
ruotata Pagina 375
SAGOMA
Definizione di una singola sagoma,
diritta, ruotata o distorta Pagina 376
CORNICE
Definizione di una singola cornice, diritta,
ruotata o distorta Pagina 377
CERCHIO
Definizione di un cerchio completo Pagina 378
CERC PARZ
Definizione di un cerchio parziale Pagina 379
